Magyar 173

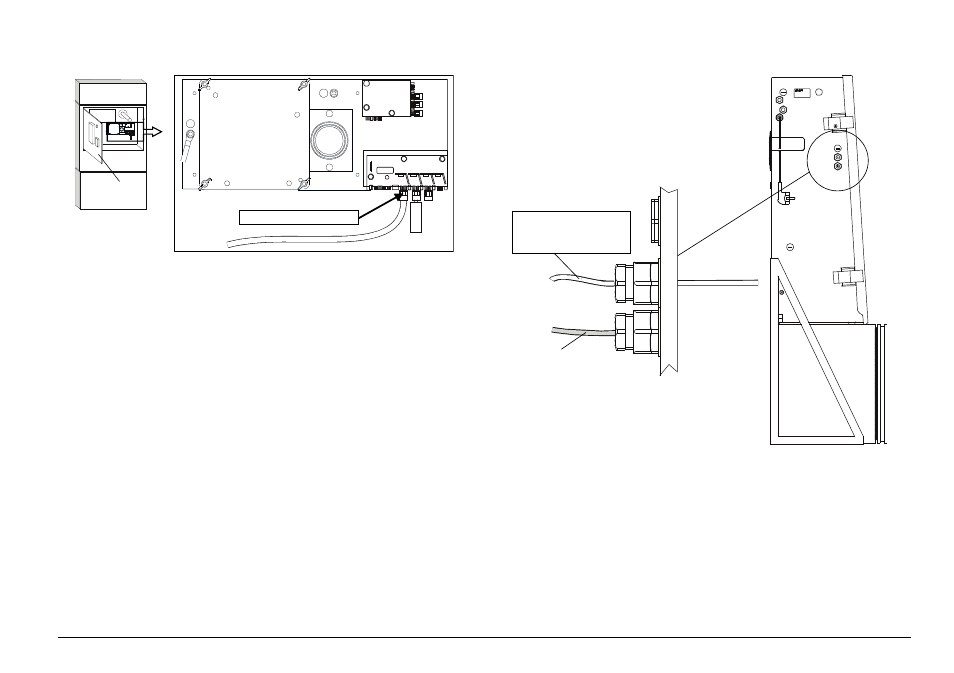

4. ábra Ventilátorlemez
A betöltő- és a leeresztő tömlők csatlakoztatása
A ház bal oldalán található a mintaadagoló tömlő (kb. 1,2 m hosszú),
melyet semmilyen körülmények között sem szabad megrövidíteni vagy
meghosszabbítani. A tömlő speciálisan a SIGMATAX 2 készüléken
keresztül történő mintaadagoláshoz készült. Felette egy PG csavaros
csatlakozás van külső fali csatlakozóval a leeresztő tömlő (LZP 573)
számára, amely kívülről egyszerűen csatlakoztatható (
5. ábra ).
A külső tömlőket lehetőleg simán, hajlítás nélkül kell elvezetni. A
leeresztő tömlőt a lehető legrövidebb úton (max. 2 m) kell elvezetni egy
nagyobb méretű lefolyócsőbe, amely még a fagyos időszakban is
garantáltan kifolyik, és nem dugul el! A leeresztő tömlő eldugulása a
tömlők lepattanásához vezethet a készüléken belül vagy kívül.
5. ábra Tömlőcsatlakozások
Elektromos csatlakozások
Az áramkimenetet és a határértékes érintkezőket a felhasználó igény
szerint kijelölheti. A három PG csavaros csatlakozó (6-9 mm
kábelátmérőhöz) a csatlakozókábelekeet vezeti a ház bal oldalához,
melyek a szállításkor műanyag lemezzel vannak lezárva.
A készülék egy 1,4 m hosszú hálózati csatlakozókábellel van felszerelve.
A készülék védelmét (a hűtőberendezés kivételével) két
Fotométer-
talplemez
Vezérlőkábel csatlakoztatása Mintaadagoló tömlő.
Megjegyzés! Ne rövidítse
vagy hosszítsa meg.
Leeresztő tömlő
