Magyar 182
Szoftveres menürendszer
A Phosphax Σ sigma menüjének áttekintése

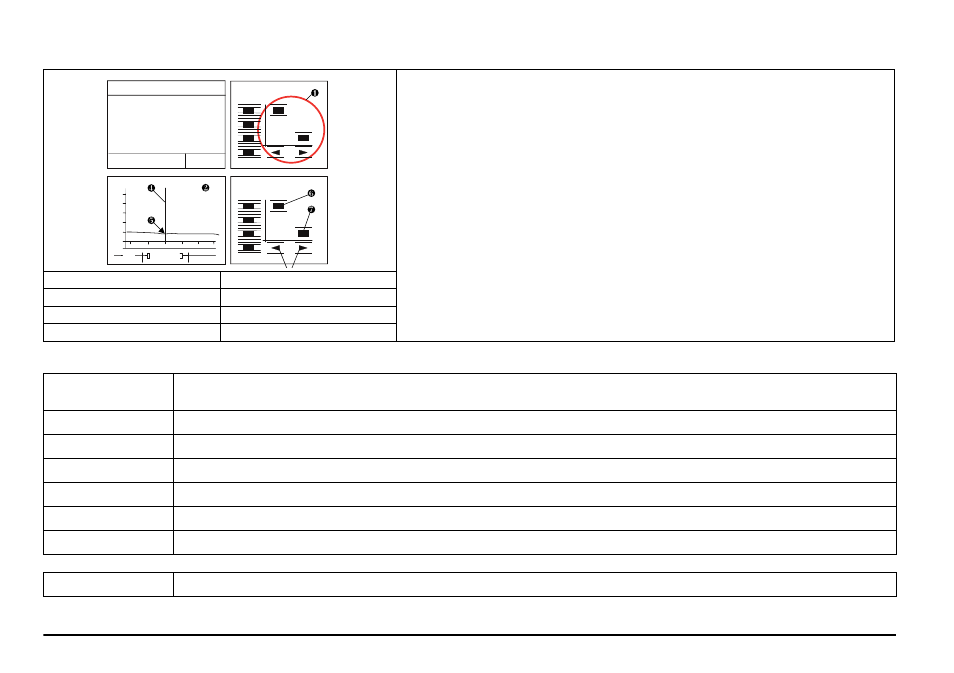

Grafikus funkciók
Amikor lenyomva tart egyet a négy grafikus billentyű közül 3 másodpercig, a kijelző átkapcsol
diagramos grafikus módba. Ekkor az aktív grafikai billentyűk segítségével a különböző
megjelenítések egész sorozata bemutatható a kijelzőn.
A grafikai billentyűk használata
Az alábbi két nagy nyílbillentyű a kurzort mozgatja a görbén. A kurzor/görbe metszéspontjának
adatai a bemutatott diagram alatt találhatók.
A két, X és Y billentyűvel módosíthatja a megfelelő tengelyek skálabeosztását:
Tengely skálabeosztása
X-tengely (időtengely): 12 óra, 24 óra, 48 óra, 7 nap, 28 nap
Y-tengely (mért érték tengelye, %-ban): a kurzor/görbe metszéspontjától függ,
5 %, 10 %, 50 %, 100 % a metszéspont körül
Megjegyzés: 100 % = az áramkimenet beállított mérési tartománya,
menüpont: [ÁRAMERŐSSÉG TARTOMÁNY 0..]
1 Grafikai billentyűk 2 Vonaldiagram
3 Nyílgombok 4 Kurzor
5 Metszéspont adatai 6 X billentyű/X-tengely
7 Y billentyű/Y-tengely
100
20
40
80
60
12 00 8 00 4 00 6 00 10 00 14 00
8:00 14.07
1.9 mg/l P 100%
10
Y
F1 Y
X
F4
F3
F2
Z O O
M
Menue Grafik
F1 Y
X
F4
F3
F2
Z O
O M
Menue Grafik
14:01:20
04.11.12
12,0
PHOSPHAX sigma
mg/l P
BEÁLLÍTÁSOK
A készülék összes paraméterének beállítása: ez tartalmazza a mérési tartomány, a korrekciós tényező, az áramkimenet, a dátum, az idő
stb. beállítását.
BEMENŐ JELEK A készülék belsejében mért adatok
KIMENETI TESZT Az összes csatlakoztatott adatvonal ellenőrzése
SZERVIZ Karbantartási és javítási munkák
ÁLLAPOT A hiba leírása és nyugtázása
GÖRBE A mérési adatok grafikonjának előzetes beállítása
MODBUS A MODBUS paramétereinek beállítása
BEÁLLÍTÁSOK KONTRASZT BEÁLL. (a kijelzés olvashatósága)
