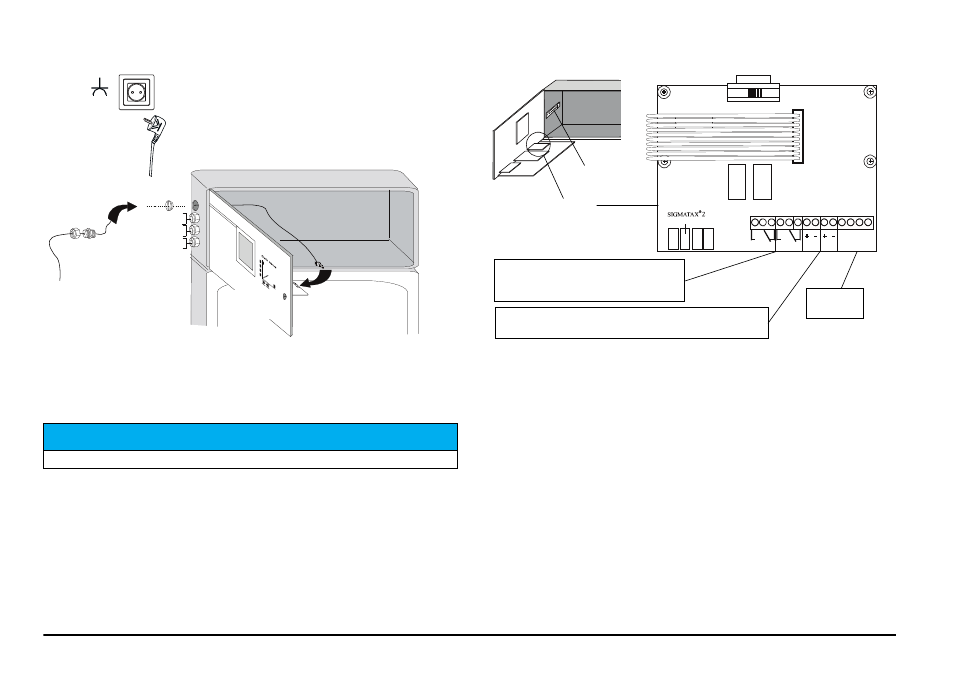

Figur 6 Føring af optisk fiberkabel SIGMATAX 2 og signalledninger
Terminaltildeling - for strømudgange og kontakter
med grænseværdi
Figur 7 Oversigt over terminaltavlen
Ved tilslutning af transmissionsledninger til strømudgang,
kontakter med grænseværdi og BUS-interface kræves der
følgende arbejdstrin:
1.
Frakobl enheden fra strømforsyningen.
2.
Åbn enhedsdøren.
3.
Løsn den rouletterede skrue øverst til højre og drej frontpanelet ud
og fremad. Tilslutningerne er placeret til højre på terminaltavlen.
4.
Løsn PG-skruetilslutningen for det tilsvarende tilslutningskabel, og
fjern slukningsskiven.
5.
Tilslut kablet via skruetilslutningen i enheden, og før det frem til
tilslutningsterminalerne.
6.
Tilslut kabelenderne i de tilsvarende tilslutningsterminaler (lednings
tykkelse maksimalt 1,5 mm
2
). Tildelingen af tilslutningsterminalerne
ses fra
visningen af terminaltavlen.
7.
Kontroller, at tilslutningskablet løber løst gennem enheden, og
stram kabelskruens tilslutning helt til.
B E M Æ R K
Der må kun tilsluttes afskærmede ledninger!
Optisk fiberkabel fra
SIGMATAX 2
Løsn rouletteret
skrue
Frontpanel
Strømudgang 1
Strømudgang 2
Kontakter med grænseværdi
Interface
Strømstik
Stik med
jordforbindelse
A B A B
1 1 2 2
1
2
3
4
5
6
7
8
9
10
11
12 13 14
RS 485
32 23 32 23
Relæ
1
Relæ2 Strøm 1 Strøm 2
Strøm I = strømudgang 1 (undermenu (+SPECIAL P) eller (+CURRENT 1))
Strøm II = strømudgang 2 (undermenu (+SPECIAL OP) eller (+CURRENT 2))
Terminaler til
afskærmning
Terminaltavle
Relæ I = relæ-min (kontakt med nedre grænse)
Relæ II = relæ-max (kontakt med øvre grænse)
(Figur viser relæer i ledig tilstand.)
Interface:
BUS-forberedt
