Español 115

Instalación

Entorno operativo

Seleccione un lugar adecuado para la instalación del instrumento.
Planifique la instalación mecánica antes de aplicar soportes o practicar
agujeros.
Asegúrese de que la tornillería puede soportar suficiente peso. Los
tacos seleccionados deben ser adecuados y estar aprobados para el
tipo de pared.
Planifique la colocación de los cables y terminales para evitar tener que
doblarlos de forma muy forzada y que haya peligro de tropezar con
ellos.

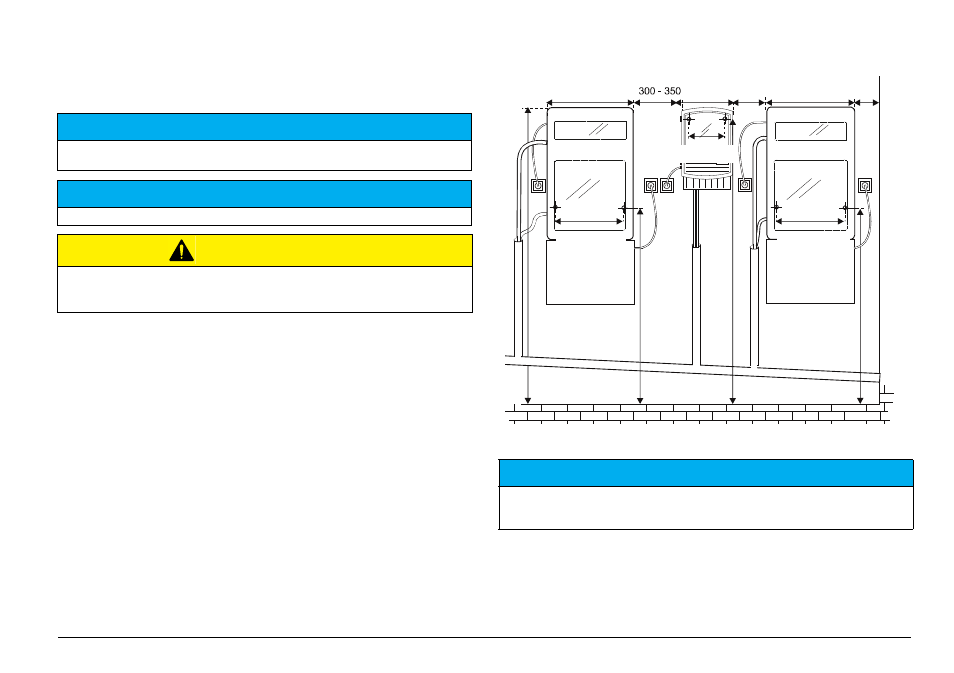

Figura 2 Notas de taladrado e instalación SIGMATAX 2

AV I S O

Proteja el dispositivo de las temperaturas extremas causadas por calefactores,
luz solar directa y otras fuentes de calor.

AV I S O

PHOSPHAX sigma se ha diseñado exclusivamente para la instalación en pared.

AT E N C I Ó N

Tenga en cuenta el peso (aprox. 50 kg) del instrumento. No intente transportar el
instrumento sin ayuda.
Utilice sólo dispositivos de elevación adecuados para realizar el transporte.

AV I S O

Cada dispositivo de proceso debe tener una manguera de drenaje
independiente. Los drenajes de dispositivo individuales sólo pueden combinarse
en un tubo de drenaje más grande con caudal de agua potable.

352

527

300

C
C

420

200

150

420

Ubicación de los agujeros
