Dansk 36
Installation
Udfør kun følgende arbejdstrin parvis:
1. Tilslut strømstikket, og enheden starter i menuen [+SERVICE]
(+SERVICE).
2. Åbn kabinetdøren, og fjern det gennemsigtige sikkerhedspanel.
3. Træk strømstikket ud igen, og placer måleenheden på
køleenheden (indstil først termostatknappen til 5 - 6), træk derefter
kontrolkablet til solenoidventilen (bag på køleenheden) fra
bagsiden og ind i måleenhedens kabinet ( Figur 3 ).
4. Skru fotometrets bundplade af og løft den fremad. Tilslut
kontrolkablet til blæserpladen, som er placeret på bagvæggen af
kabinettet Figur 4 .

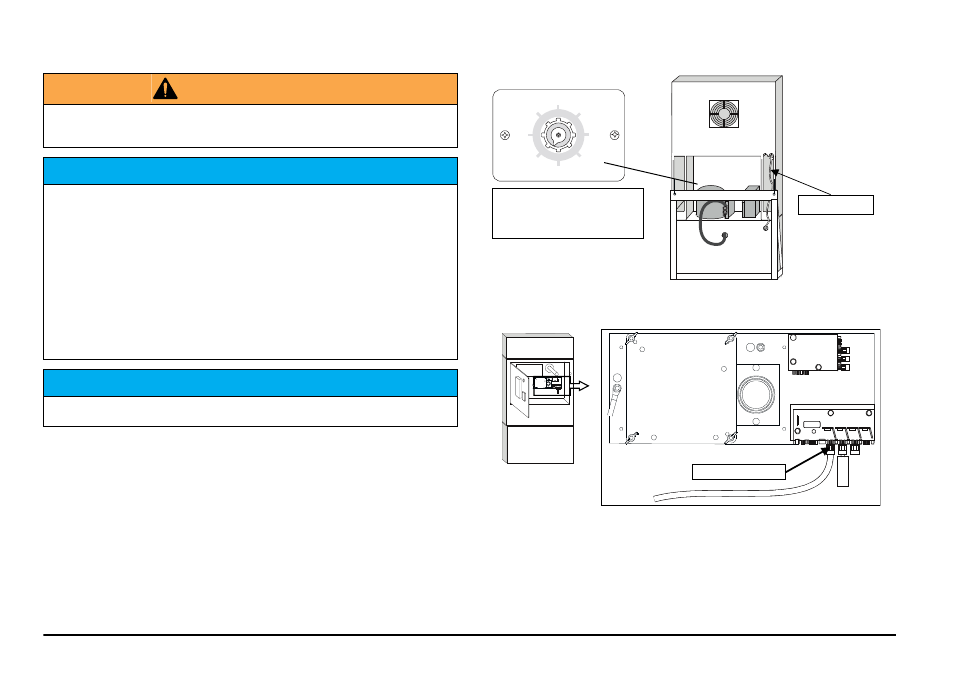

Figur 3 Tilslutning af køleenheds ventil
Figur 4 Blæserplade
Tilslutning af tilførsler og dræn
På venstre side af kabinettet sidder prøvetilførselsslangen (ca. 1,2 m
lang), som under ingen omstændigheder må afkortes eller forlænges.
Den er designet specielt til prøvetilførslen via SIGMATAX 2. Herover er
placeret en PG-skruetilslutning med udvendigt vægtilslutning for
drænslangen (LZP 573), som fastgøres fra ydersiden (
Figur 5 ).
A D VA R S E L
Fare for elektrisk stød og brand. Anvend kun det medfølgende strømkabel
Kun kvalificerede eksperter må udføre opgaver, der er beskrevet i dette afsnit i
vejledningen i overensstemmelse med gældende lokale sikkerhedsbestemmelser.
B E M Æ R K
Anvend kun jordforbundne stik til tilslutning af denne enhed til strømforsyningen.
Hvis det ikke er tydeligt, at stikkene er jordforbundne, skal det kontrolleres af en
kvalificeret elektriker.
Ud over at forsyne enheden med strøm, fungerer strømstikket som hurtig
isolation af enheden fra strømnettet, når det er nødvendigt.
Hele målesystemet har to strømstrik (måleenhed og køleenhed). Under
frakobling fra strømnettet skal det kontrolleres, at det er det rette strømstik, der
trækkes ud (f.eks. via afmærkning af stikkene).
Dette anbefales ved langvarig inaktivitet og kan forhindre potentielle farer
i tilfælde af fejl.
Kontroller derfor, at de stik, som er tilsluttet enheden, til enhver tid er lette at
komme til for brugeren.
B E M Æ R K
Da køleenheden ikke selv er udstyret med en sikring, kan den kun tilsluttes et
CEE-stik med en sikring på 10 A.
ST
O
P
1
2
3
4
5
6
7
Indstil termostatknappen
oven på køleenheden
til 5 - 6.
Kontrolkabel
Fotometers
bundplade
Tilslutning af kontrolkabel
