Deutsch 64

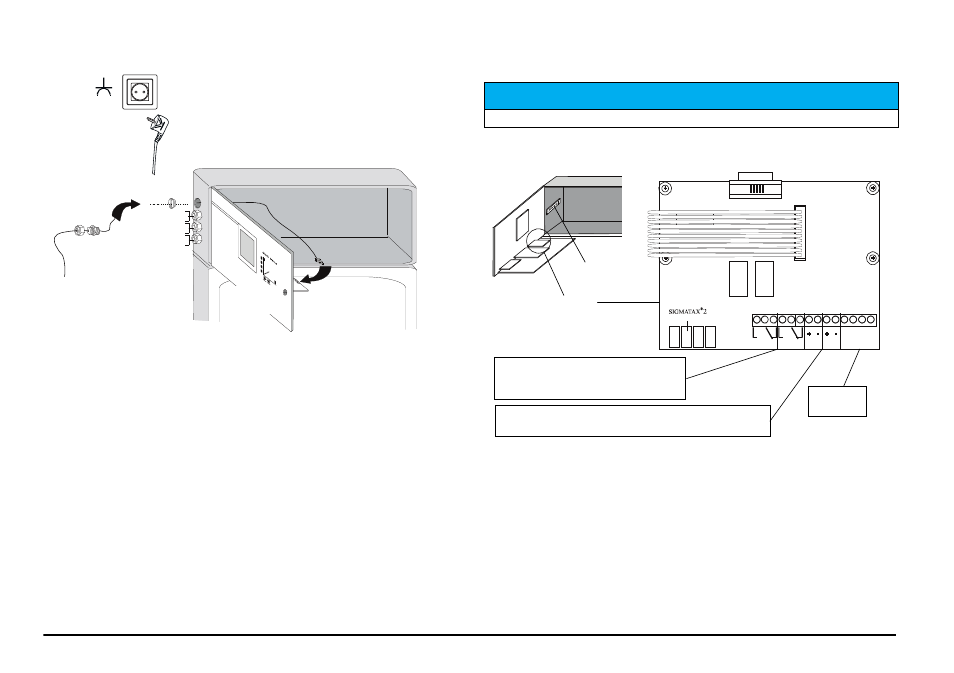

Abbildung 6 Führung Lichtleitkabel SIGMATAX 2 und Signalleitungen Klemmenbelegung – für Stromausgänge und
Grenzwertkontakte
Abbildung 7 Ansicht der Anschlussplatte
Um die Übertragungsleitungen für Stromausgang,
Grenzwertkontakte und Bus-Schnittstelle anzuschließen,
sind folgende Arbeitsgänge erforderlich:
1. Gerät von der Netzspannung trennen.
2. Gerätetür öffnen.
3. Die Rändelschraube oben rechts lösen und Frontplatte nach vorne
herausschwenken. Die Anschlüsse befinden sich rechts auf der
Klemmenplatine.
4. Die PG-Verschraubung für das entsprechende Anschlusskabel
lösen und die Blindscheibe entfernen.
Lichtleitkabel von
SIGMATAX 2
Rändelschraube
lösen
Frontplatte
Stromausgang 1
Stromausgang 2
Grenzwertkontakte
Schnittstelle
Netzstecker
Schutzkontakt
Steckdose
A C H T U N G
Es dürfen nur abgeschirmte Leitungen angeschlossen werden!
A B A B
1 1 2 2
1 2 3 4 5 6 7 8 9 10 11 12 13 14
RS 485
32 23 32 23
Relais 1 Relais 2 Strom 1 Strom 2
Strom I = Stromausgang 1 (Untermenü [+SPEZIELL P] oder [+Strom 1])
Strom II = Stromausgang 2 (Untermenü [+SPEZIELL OP] oder [+Strom 2])
Klemmen für
Abschirmung
Anschlussplatte
Relais I = Melder MIN (unterer Grenzwertkontakt)
Relais II = Melder MAX (oberer Grenzwertkontakt)
(Abbildung zeigt Relais im Ruhezustand)
Schnittstelle:
busfähig
