Deutsch 69
Zu Beginn jeglicher Arbeiten in diesem Bereich muss als erstes das
Menü [+SERVICE] angewählt werden, siehe
[+SERVICE]). Nur so lässt sich die
Sicherheitsscheibe entfernen.
Im Abstand von 3 Monaten muss die Aufschlusseinheit gewartet
werden. Das Kolbensystem, das Sicherheitsventil, die obere
Küvettenaufnahme und die Membrandichtung müssen kontrolliert
werden. Sämtliche Kanäle in der unteren Küvettenaufnahme müssen
gereinigt werden. Nach 6 Monaten werden alle Dichtungen
ausgetauscht.
Sämtliche Arbeiten an der Aufschlusseinheit sollten von einem
Hach Lange Service-Mitarbeiter durchgeführt werden.

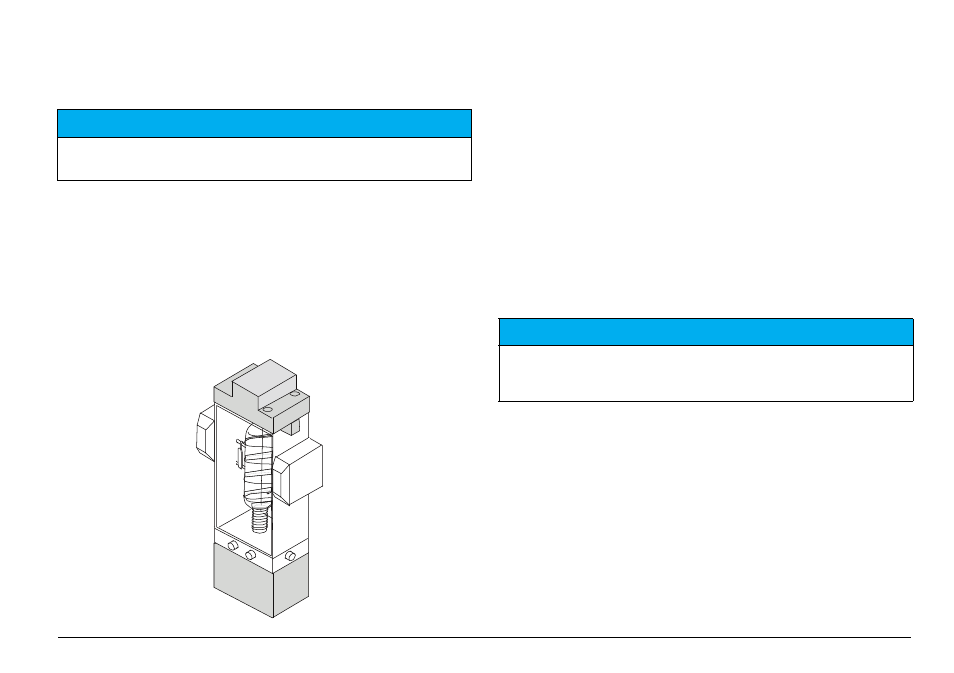

Abbildung 10 Aufschlussküvette
Schlauchquetschventile
Die drei eingesetzten Schlauchquetschventile haben unterschiedliche
Aufgaben zu erfüllen. Die beiden Ventile oben im Gerät (Quetschventile
Q1 und Q2) schalten abwechselnd Probe, Luft und Standardlösung auf
die Probenpumpe. Das dritte Ventil unten im Kühlschrank (Quetschventil
QA) leitet abwechselnd Reagenz A und Luft auf die Reagenzpumpe A.
Der elektrische Anschluss erfolgt über ein Steuerkabel, das vom
Kühlschrank ausgehend von hinten in das PHOSPHAX Σ sigma -
Gehäuse geführt wird. Dort ist es hinter der Photometergrundplatte auf
der Lüfterplatte eingesteckt.
Da die Schlauchquetschventile nicht direkt mit Reagenz in Berührung
kommen, fallen hier keine Reinigungs- und Wartungsarbeiten an. Zum
Schlauchwechsel werden die aufgesteckten Schlauchhalter nach vorne
abgezogen.
Anschließend können die Schläuche im vorderen Ventilschlitz direkt
herausgenommen bzw. wieder eingelegt werden, für den hinteren
Ventilschlitz wird vorher das Mittelstück nach hinten gedrückt.
A C H T U N G
Grundsätzlich muss vor Arbeiten an der Aufschlusseinheit der Heizungsstecker
(Stromversorgung des Heizdrahtes) von der entsprechenden Platine abgezogen
werden.
A C H T U N G
Bei einer längerfristigen Außerbetriebnahme (über 48 Stunden) müssen die
Pumpenkassetten zur Entlastung der Dosierschläuche ausgeklinkt werden –-
wegen der Rücklaufgefahr sollten die Schläuche aber vorher aus den
Schraubkappen (Kanisterdeckeln) herausgezogen werden!
