Menu software

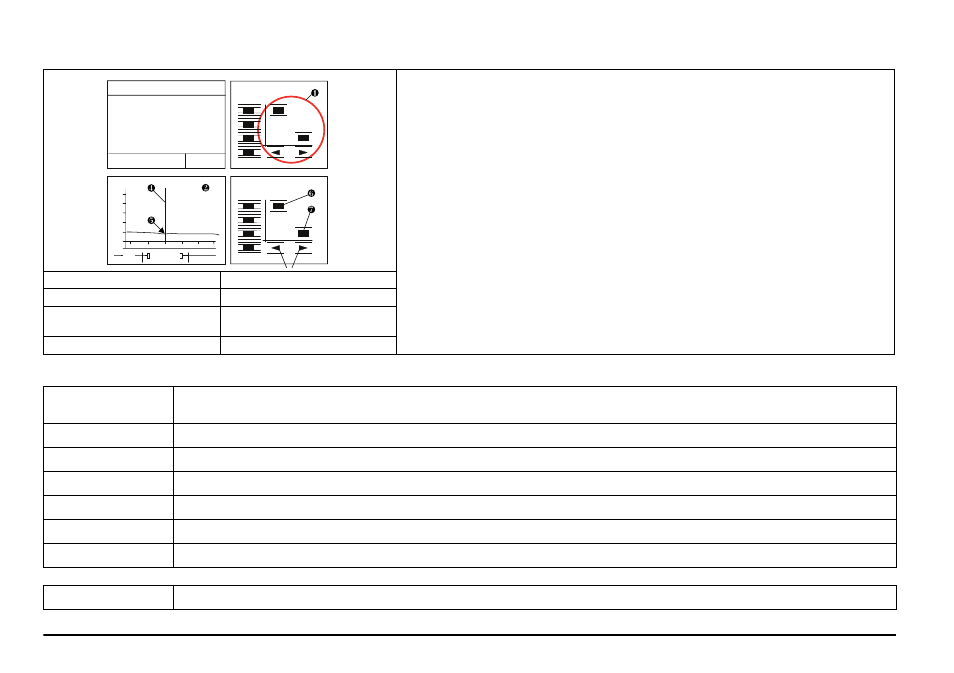

Panoramica menu Phosphax Σ sigma
Funzioni grafiche
Se si premono i quattro tasti grafici per 3 secondi, il display passa alla modalità grafica con il
diagramma della curva. Attraverso i tasti grafici ora attivi è possibile visualizzare sul display tutta
una serie di elementi.
Funzionamento dei tasti grafici
Due grandi tasti freccia in basso spostano il cursore sulla curva. I dati del punto di intersezione
del cursore/della curva sono reperibili al di sotto del diagramma visualizzato.
Con i due tasti X e Y, è possibile modificare la scala degli assi corrispondenti:
Scala degli assi
Asse X (asse temporale): 12 ore, 24 ore, 48 ore, 7 giorni, 28 giorni
Asse Y (asse valore di misurazione in %): a seconda del punto di intersezione sulla curva/cursore
5 %, 10 %, 50 %, 100 % intorno al punto di intersezione
Nota: 100 % = impostare il range di misurazione per l'uscita in corrente,
voce di menu [RANGE CORRENTE 0..]
1 Tasti grafici 2 Diagramma della curva
3 Tasti freccia 4 Cursore
5 Punto dei dati di intersezi-
one
6 Tasti X/asse X
7 Tasto Y/asse Y
100
20
40
80
60
12 00 8 00 4 00 6 00 10 00 14 00
8:00 14.07
1.9 mg/l P 100%
10
Y
F1 Y
X
F4
F3
F2
Z O O
M
Menue Grafik
F1 Y
X
F4
F3
F2
Z O
O M
Menue Grafik
14:01:20
04.11.12
12,0
PHOSPHAX sigma
mg/l P
DATI APPARECCHIO
Per il settaggio di tutti i parametri dell'apparecchio. Questi comprendono campo di misura, fattore di correzione, uscita in corrente,
data, ora ecc.
SEGNALI D'INGRESSO Per dati di misura interni all'apparecchio
TEST USCITA Per il controllo di tutte le linee dati collegate
SERVIZIO Per interventi di manutenzione e di riparazione
STATO Per diagnostica e conferma errori
CURVA DI MISURA Per il presetaggio del grafico dei dati di misura
MODBUS Per il settaggio dei parametri del MODBUS
DATI APPARECCHIO REG. CONTRASTO (leggibilità del display)
