Suomi 153
Ohjelmiston valikkorakenne
Phosphax Σ sigman valikkojen yleiskuvaus
Grafiikkapainikkeiden toiminnot
Kun yhtä neljästä grafiikkapainikkeesta painetaan 3 sekunnin ajan, järjestelmä siirtyy
graafiseen tilaan, jossa näkyy käyrädiagrammi. Grafiikkapainikkeet ovat nyt käytössä, ja näyttöön
voidaan niitä käyttämällä avata useita erilaisia näyttöjä.
Grafiikkapainikkeiden käyttö
Kaksi alinta nuolipainiketta siirtää kohdistinta käyrällä. Leikkauspisteen tiedot näkyvät
kulloisenkin diagrammin alapuolella.
X- ja Y-painikkeilla voidaan muuttaa akselien asteikkoa:
Akselin asteikko
X-akseli (aika-akseli): 12 h, 24 h, 48 h, 7 vrk, 28 vrk
Y-akseli(mitatut arvot prosentteina): kursorin leikkauspisteen mukaan
5 %, 10 %, 50 %, 100 % leikkauspisteen kohdalla
Huomautus: 100 % = virran ulostulolle asetettu mitta-asteikko,
valikkokohta [CURRENT RANGE 0..] (virta-alue 0..)

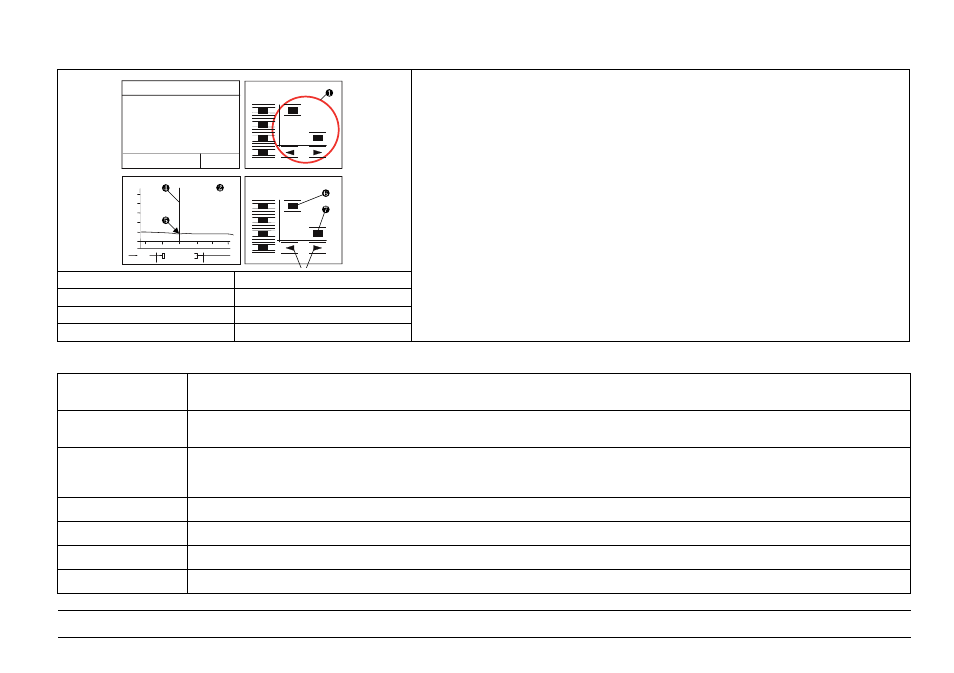

1 Grafiikkapainikkeet 2 Käyrädiagrammi
3 Nuolipainikkeet 4 Kohdistin
5 Tietojen leikkauspiste 6 X-painike / X-akseli
7 Y-painike / Y-akseli
100
20
40
80
60
12 00 8 00 4 00 6 00 10 00 14 00
8:00 14.07
1.9 mg/l P 100%
10
Y
F1 Y
X
F4
F3
F2
Z O O
M
Menue Grafik
F1 Y
X
F4
F3
F2
Z O
O M
Menue Grafik
14:01:20
04.11.12
12,0
PHOSPHAX sigma
mg/l P
SETTINGS
(ASETUKSET)
Kaikkien laitteen parametrien asetukset: mittausalue, korjauskerroin, virran ulostulo, päivämäärä, aika jne.
INPUT SIGNALS
(TULOSIGNAALIT)
Laitteen sisäinen mittausdata
OUTPUT TEST
(ULOSTULON
TESTAUS)
Kaikkien yhdistettyjen dataväylien tarkistus
SERVICE (HUOLTO) Huolto- ja kunnossapitotoimenpiteet
STATUS (TILA) Häiriöiden kuvaus ja kuittaus
CURVE (KÄYRÄ) Mittaustietojen graafisen esityksen esiasetukset
MODBUS MODBUS-parametrien määrittäminen
