8 - konti-Dos
français

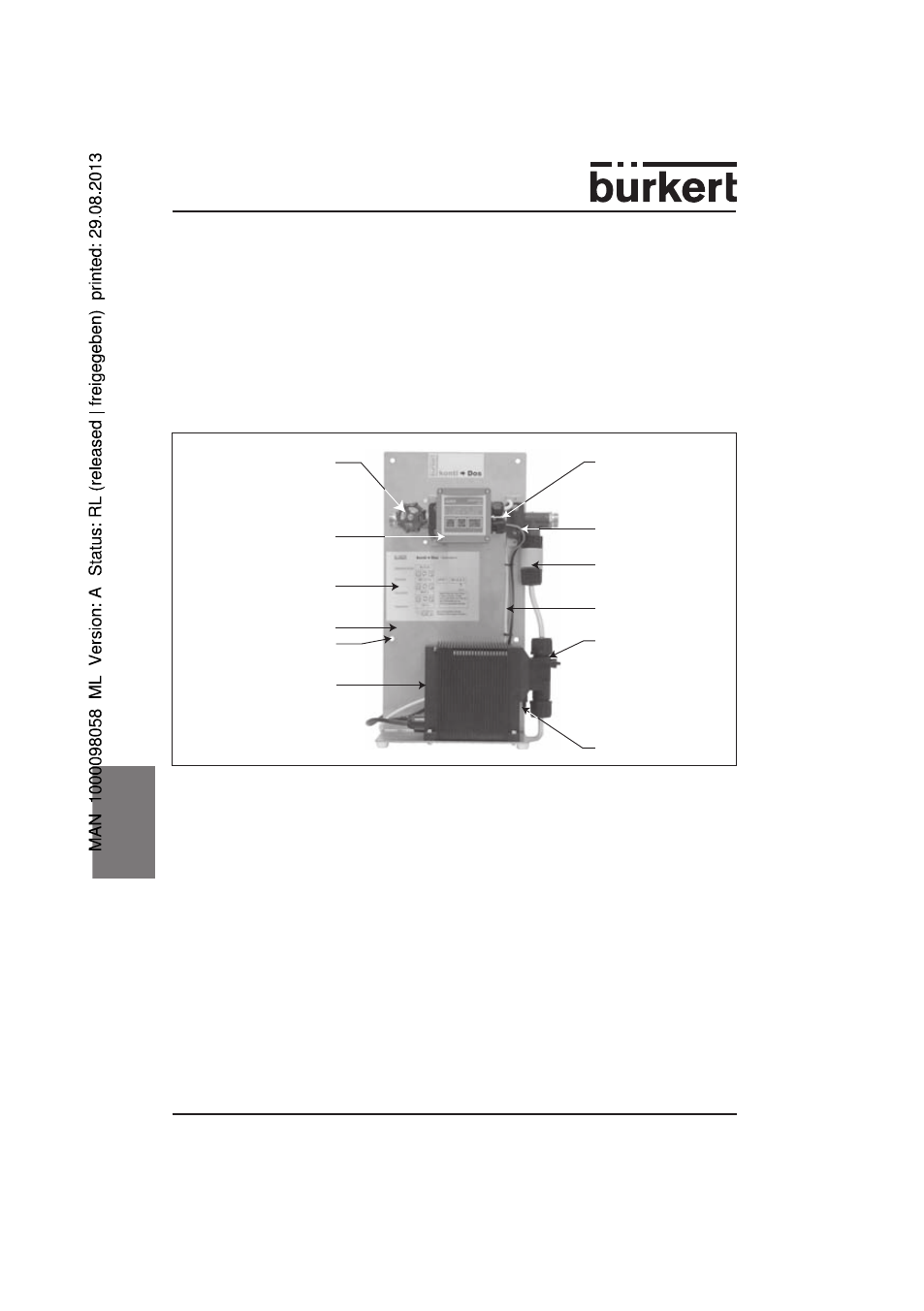

2.1 Description du système konti-Dos mural
Le konti-Dos mural comprend une vanne manuelle, un capteur de débit, un contrôleur avec
touches de programmation et afficheur, une pompe doseuse avec soupape de purge, un
système d'injection avec clapet antiretour, les câbles de raccordement électrique avec prises
pour le contrôleur et la pompe doseuse, ainsi que les conduites pour l'alimentation en eau
potable et l'écoulement de l'eau additionnée de produit actif.
Nous vous recommandons d'installer un régulateur de pression (non fourni) en amont de l'ali-
mentation en eau car la pression d'eau admissible doit être adaptée à l'installation.
Tous les composants sont montés sur une plaque de fixation murale.
Dimensions L x l x P env. 500 x 250 x 100 mm
Raccords d'eau G 1/2“ (tous)
Consommation électrique,
pompe doseuse et contrôleur < 30 W
Vanne manuelle pour
limiter le débit
Contrôleur konti-Dos
Type 8035 avec
capteur de débit
Programmation
Plaque de fixation murale en
acier inoxydable, pré-percée
Pompe doseuse
(12,0; 18,5 ou 48 l/h)
Clapet antiretour
vers le réseau d’eau
Câble de raccordement
pour impulsions de débit
Système d’injection avec
clapet antiretour vers
la pompe doseuse
Connexion entre le
contrôleur et la pompe
Soupape de purge
Drainage
