konti-Dos - 13
deutsch
3 INBETRIEBNAHME EINES KONTI-DOS-SYSTEMS
Empfehlung:
Die Installation und Erstinbetriebnahme sollte von einem konti-Dos-Vertriebspartner vorgenom-
men werden.
3.1 Elf Schritte bis zur Inbetriebnahme
1) Binden Sie die Mess- und Impfstrecke in die Wasserleitung ein.
Die Anschlüsse sind beidseitig als ½“-Muffe ausgebildet.
Die Rohranschlüsse müssen mechanisch spannungsfrei sein.
2) Verbinden Sie gegebenenfalls die impulsführende Steuerleitung mit der übergeordne-
ten Steuerung (Option).
Falls diese Option vorgesehen ist, muss das Steuerkabel für den Mengenimpuls (graues
Kabel) mit dem Impulseingang einer übergeordneten Steuerung (z.B. Fütterungsrechner)
verbunden werden. Anderenfalls bleibt der Impulsausgang frei.
3) Schließen Sie das Steuergerät an das 230 V Netz an (Netzstecker in Steckdose).
Achtung! Die Steckdose muss über einen Fehlerstromschalter (FI-Schalter) abgesichert
sein.

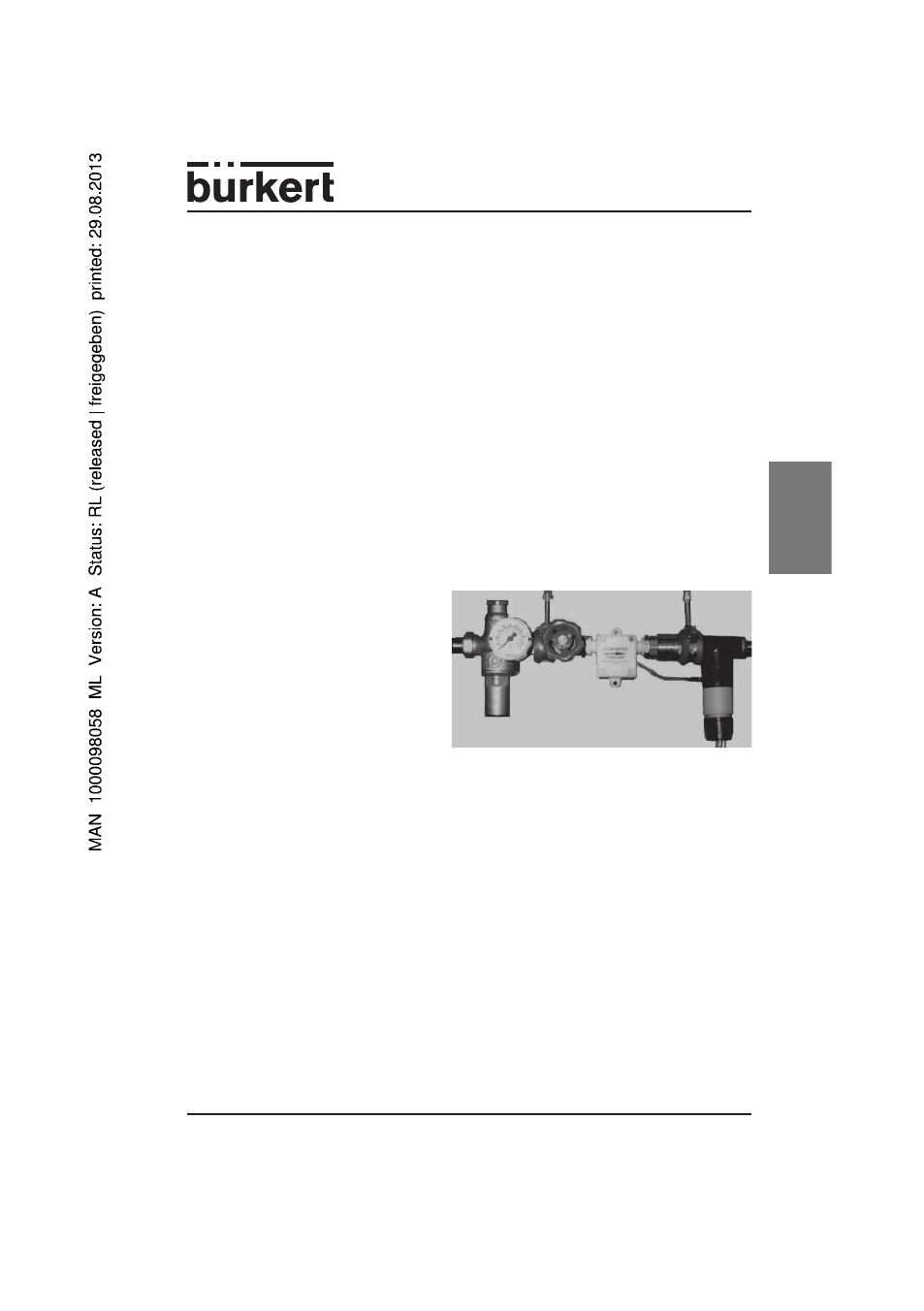

4) Stellen Sie den Wasserdruck
auf den werksseitig vorgegebenen
Wert ein. Der zulässige Wasserdruck
ist dem Gerätezertifikat oder der Ver-
sionen-Tabelle zu entnehmen (siehe
Paragr. 2.3)
Bei schwankendem Wasserdruck ist
ein Druckregler mit ausreichendem
Querschnitt vorzuschalten.
Die Dosierpumpen der einzelnen konti-Dos-Versionen sind für folgende Gegendrücke
bereits vorkalibriert:
konti-Dos x.0 → 3,0 bar;
konti-Dos x.1 → 3,5 bar;
konti-Dos x.2 → 2,0 bar.
Bei einer Abweichung des Wasserdrucks von mehr als ± 0,5 bar von der Vorkalibrierung
wird zur Verbesserung der Dosiergenauigkeit eine Kalibrierung unter Betriebsbedingungen
empfohlen (siehe Abschnitt Kalibrierung).
5) Stellen Sie den Durchfluss auf den werksseitig vorgegebenen Wert ein
(siehe
Gerätezertifikat).
Navigieren Sie das Anzeigemenü zum Menüpunkt Wasserdurchfluss.
Öffnen Sie bei freiem Auslauf das Drosselventil und lesen Sie den momentanen Durch-
flusswert am Display des Steuergerätes ab. Korrigieren Sie mit dem Drosselventil den
Durchfluss bis zum vorgegebenen Wert. Stellen Sie bei unruhiger Anzeige einen Wert
knapp unter Qmax ein.
Wenn die Anzeige im Display blinkt, muss das Drosselventil so weit geschlossen werden,
bis das Blinken gerade aufhört.
