ANLAGE

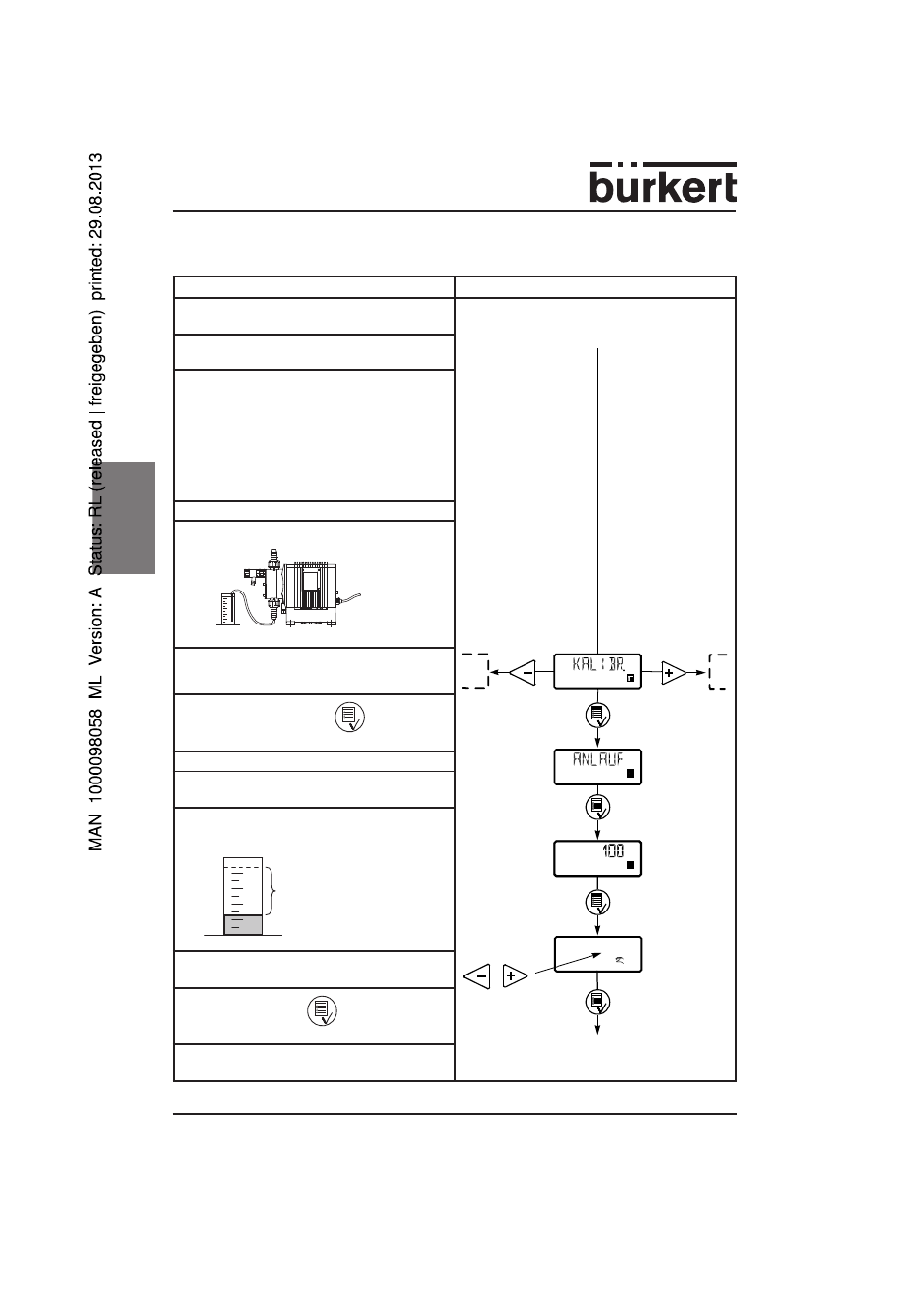

Kalibrieranweisung für die Dosierpumpe 7800
Vorgenhensweise Pumpendisplay
1. Dosierkopf und Saugschlauch mit Dosier-
medium
auffüllen
2. Pumpe ausschalten. Die grüne Meldeleuchte
blinkt.
3. Einen Messzylinder mit Dosiermedium, Q1,
auffüllen.
DME 2: ca. 40 ml
DME 8: ca. 150 ml
DME 12: ca. 250 ml
DME 19: ca. 500 ml
DME 48: ca. 1000 ml
4. Q1 ablesen und aufschreiben.
5. Saugschlauch in den Messzylinder einführen.
Q
1
6. Zum Kalibriermenü gehen
Menütaste und dann "+" bis KALIBR erscheint
7. Zweimal die Menü-Taste drücken.
8. Die Pumpe führt 100 Dosierhübe aus.
9. Das Display zeigt den Werkseitigen Kalibrier-
wert.
10. Den Saugschlauch vom Messzylinder
entfernen und Q
2
ablesen.
Q
2
Q
d
11. Den Wert im Display auf Qd = Q1 - Q2 ein-
stellen.
12. Mit der Menü-Taste bestätigen.
13. Die Pumpe ist jetzt kalibriert und schaltet auf
das Betriebsdisplay zurück.
Q
d
einstellen
Betriebsdisplay
ml/h
