konti-Dos - 7
français
2 DESCRIPTION
Le système konti-Dos est composé d'éléments interconnectés permettant la distribution en
continu du produit actif dans l'eau d'alimentation.
Le débit de l'eau d'alimentation est mesuré à l'aide d'un capteur à haute résolution. Le signal
de mesure est exploité par le contrôleur et transmis à la pompe doseuse sous forme de signal
analogique normalisé (4-20 mA). La pompe ajoute alors en continu le produit actif à doser en
fonction du taux de dosage déterminé.
Le contrôleur, 8025 ou 8035, est pourvu d'un afficheur et d'un logiciel de programmation sim-
ple à utiliser. Tous les paramètres sont saisis par l'utilisateur. L'afficheur permet de visualiser
toutes les valeurs process et tous les paramètres. Le taux de dosage est indiqué en %.
La consommation d'eau et/ou de produit actif peut être transmise par un signal impulsionnel
programmable.
En cas de coupure de courant :
- l'installation continue d'être alimentée en eau potable mais le produit actif n'est pas ajouté.
- les paramètres et réglages du contrôleur sont conservés : il fonctionnera normalement dès
que le courant est rétabli.

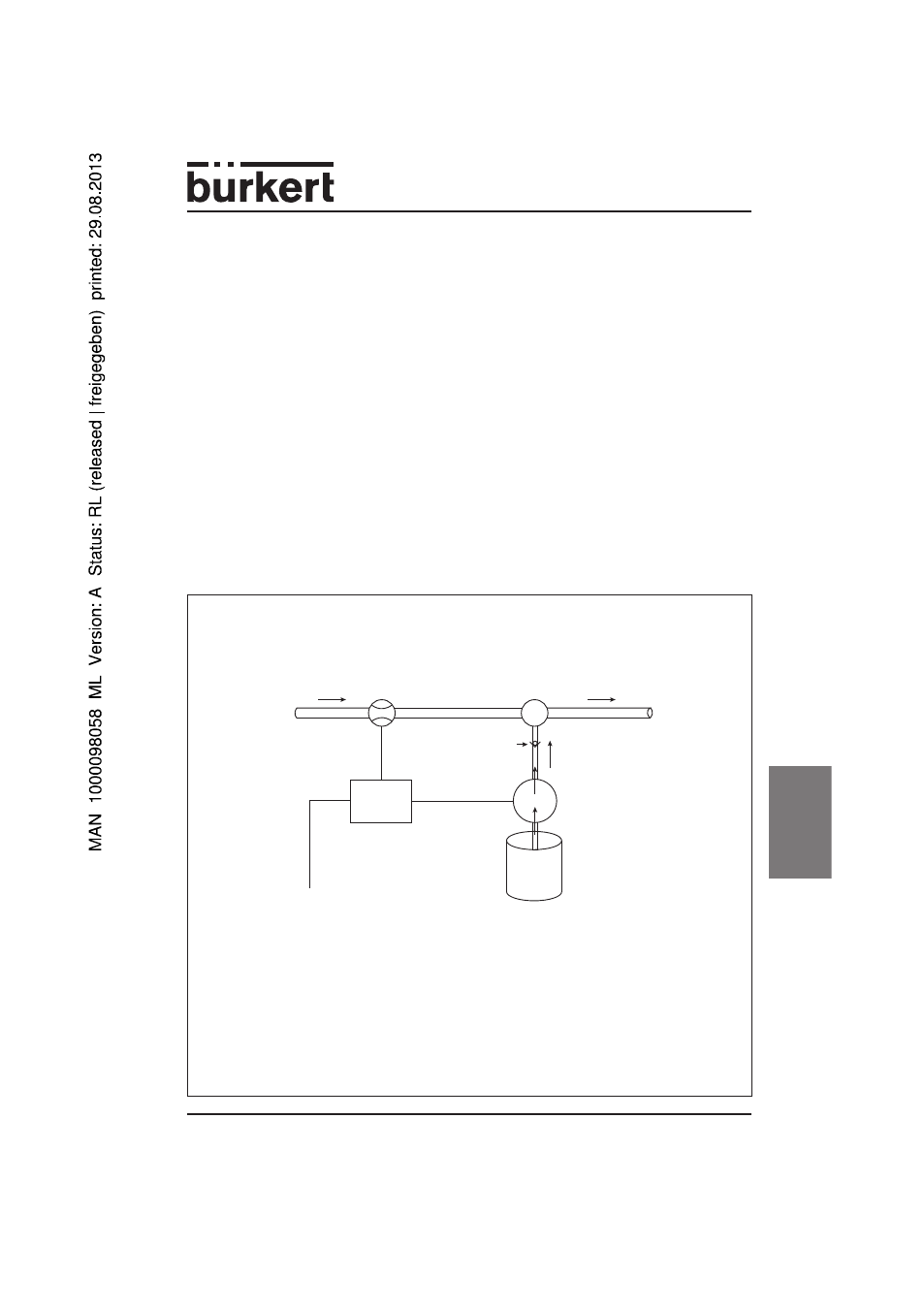

Schéma de principe du konti-Dos
Le taux de dosage DR en % est la quantité dosée et ajoutée à l'alimentation en eau:
Soit Q
1
, l'alimentation en eau ;
Soit Q
2
, la quantité dosée et ajoutée à Q
1
: Q
2
[%] = Q
1
[%] x DR [%].
L'écoulement Q
3
est alors tel que : Q
3
= Q
1
+ Q
2
ou Q
3
[l/h] = Q
1
[l/h] (1 + DR [%]/100)
Exemple : Si Alimentation Q
1
= 100 l/h ; Taux de dosage DR = 5 % ;
Ecoulement Q
3
= 100 l/h (1 + 5/100)
Alors Q3 = 105 l/h
Alimentation Q1
Ecoulement Q3
8025/
8035
Contrôleur
konti-Dos
Capteur de
débit
Point
d’injection
Quantité dosée
et ajoutée
Q2 = Q1 x DR
Pompe doseuse
Récipient
contenant le
produit actif
Clapet antiretour
4-20 mA
Signal impulsionnel
