Installation
7.3.4. Réglages interrupteur DIP
Profibus-DP
1 2 3 4 5 6 7 8
Adresse du participant au Profibus DP - 125 OFF
DeviceNet / CanOpen
1 2 3 4 5 6 7 8
Adresse du module bus de terrain 0 ... 63 Vitesse de transmission
Vitesse de transmission
DIP 7/8 DVN COP
0 125 kB 20 kB
1 250 kB 125 kB
2 500 kB 250 kB
3 - 500 kB

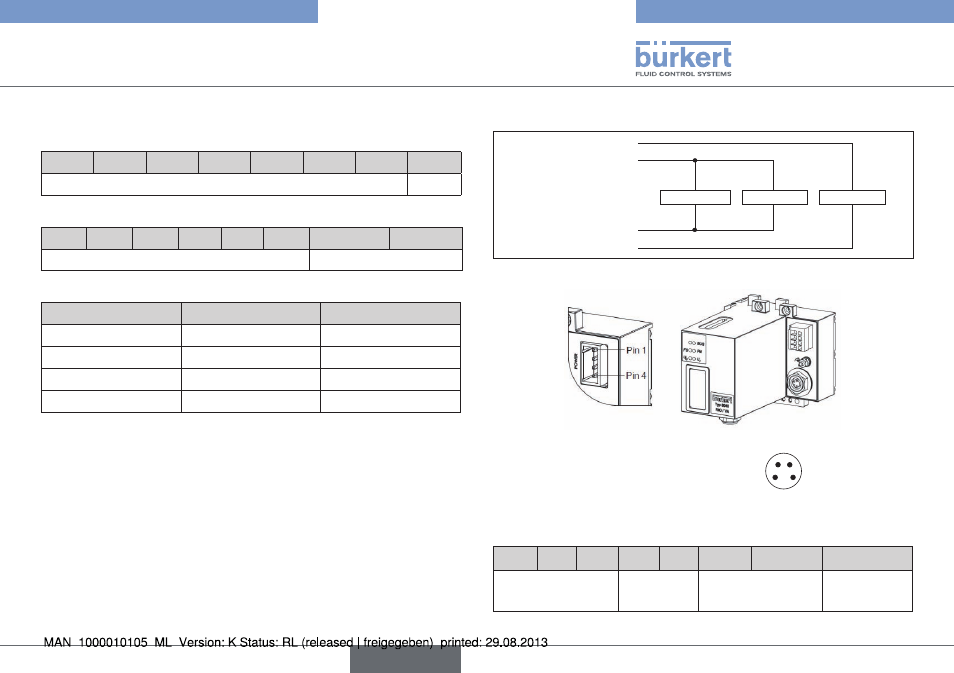

7.3.5. MODULE BUS ESCLAVE RIO (RIO/VA)
Électronique Entrées Sorties
Sorties 24 V DC (2)
Logique 24 V DC (4)
Logique GND (3)
Sorties GND (1)
Fig. 12 : Alimentation en tension
Bus de terrain interne: Prise 4 pôles M8
4 2
1 3
CAN LOW
CAN HIGH
Réglages de bus de terrain:
Interrupteur DIP
1 2 3 4 5 6 7 8
Adresse sur le bus
RIO interne Entrées de
mode
Réserve toujours
sur OFF
Résistances
terminales
Type 8640
français
