30
Installation
Vorgehensweise:
→
Die Anschlüsse je nach Ausführung an den entsprechenden
Arbeitsanschlüssen einstecken oder einschrauben.
HINWEIS!
Für die Steckanschlüsse müssen die Schlauchleitungen folgende
Anforderungen erfüllen:
• Mindesthärte von 40 Shore D (nach DIN 53505 bzw. ISO 868);
• Außendurchmesser entsprechend DIN 73378 (max. zulässige
Abweichung ± 0,1 mm vom Nennmaß);
• Gratfrei, rechtwinklig abgeschnitten und am Außendurchmesser
unbeschädigt;
Die Schlauchleitungen sind bis zum Anschlag in die Steckanschlüsse
einzudrücken.
7.1.2. Demontage der Steckanschlüsse
→
Zum Lösen der Leitungen den Druckring eindrücken und die
Schlauchleitung herausziehen.
7.1.3. Pneumatische Anschlüsse –
AirLINE Standard
Arbeitsanschlüsse bei
3/2-Wege-Ventilen
Arbeitsanschlüsse bei
5/2-Wege- und
2 x 3/2-Wege-Ventilen

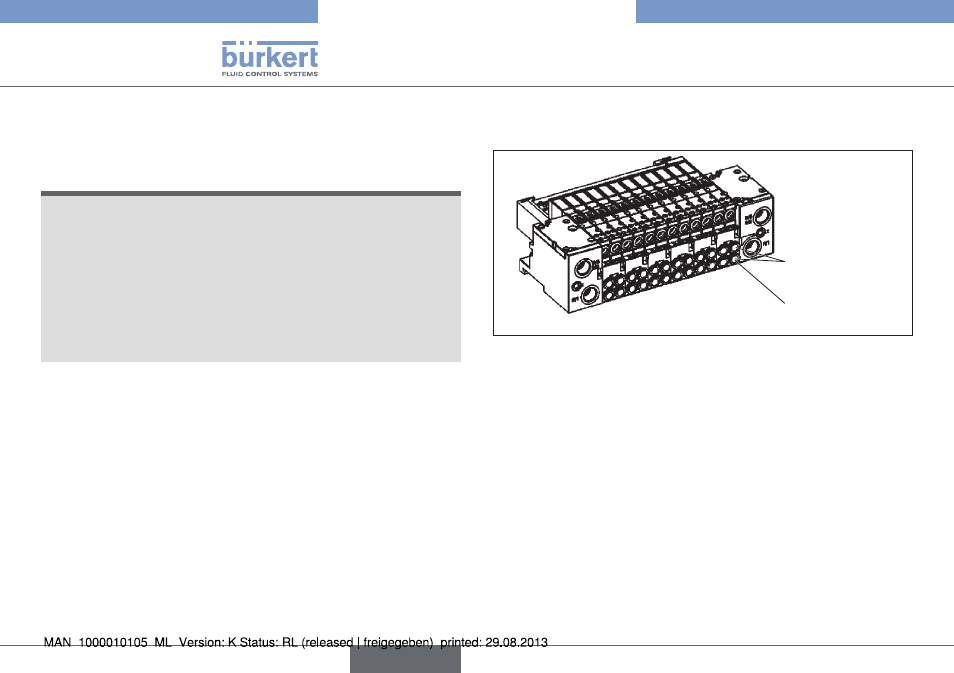

Bild 9: Pneumatische Anschlüsse - Ventilscheiben
Vorgehensweise:
→
Die Anschlüsse je nach Ausführung an den entsprechenden
Arbeitsanschlüssen einstecken oder einschrauben.
→
Bei Gewindeausführung können Anschlussnippel verwendet
werden.
Beschriftung der Anschlüsse:
→
Die Beschriftungsfelder mit den Daten der Ventilanschlüsse
beschriften.
Typ 8640
deutsch
