46
Installation
Version
quadruple octuple 12 fois 16 fois 24 fois
Particularité – – – –
sur
demande
M 111 ±0.4 155 ±0.4 199 ±0.4 243 ±0.4 331 ±0.4
N1 114 ±0.4 54 ±0.3 68 ±0.3 123 ±0.4 66 ±0.3
N2 – 158 ±0.4 202 ±0.4 246 ±0.4 200 ±0.4
N3 – – – – 334 ±0.4
N4 – – – – –
O (Nombre
des alésages)
6 8 8 10 12
G 148 192 236 280 368
Tab. 1 : Dimensions des brides pour AirLINE Quick
7. INSTALLATION
7.1. Installation fluidique
DANGER !
Risque de blessures dы а la présence de haute pression dans
l’installation !
• Avant de desserrer les conduites et les vannes, coupez la pression
et purgez l’air des conduites.
• Dimensionner les raccords le plus généreusement possible.
• Fermer les raccords ouverts non utilisés avec les vis de fermeture.
• Les raccords destinés à l’air d’échappement de commande pilote
(x) ne doivent pas être obturés.
• Contrôler l’affectation dans les règles des raccords 1 et 3 ou 5.
Ceux-ci ne doivent en aucun cas être inversés.
7.1.1. Raccordements pneumatiques
- Alimentation
Raccord de pression
d’alimentation P/1
Echappement R/3, S/5
Canal X :
Version standard :
échappement d’air des vannes pilotes
Version air auxiliaire de commande :
raccord P pour vannes pilotes

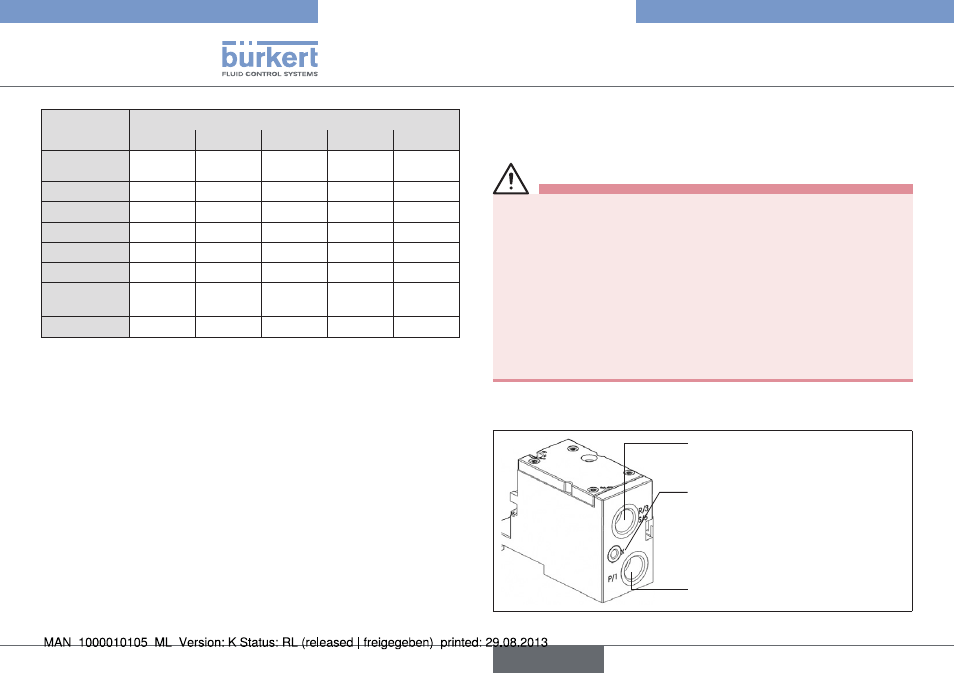

Fig. 8 : Raccordements pneumatiques
Type 8640
français
