Installation
7.1.4. Raccordements pneumatiques -
AirLINE Quick

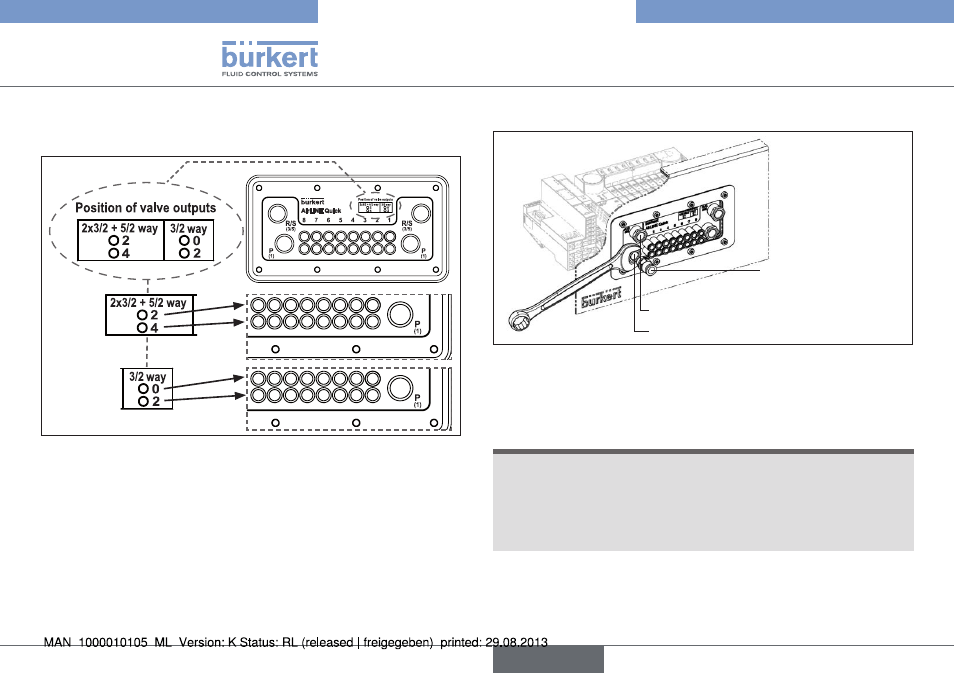

Fig. 10 : Raccordements pneumatiques – AirLINE Quick
Procédure à suivre :
→
Ficher les raccords dans les raccords de travail correspondants
7.1.5. Raccord fluidique AirLINE Quick
Raccord de purge d’air R/S
Exemple pour adaptateur
de raccordement
Raccord d’alimentation P
Fig. 11 : Raccord fluidique AirLINE Quick
Procédure à suivre :
→
Visser l’adaptateur de raccordement G1/4» et NPT 1/4» aux
raccords P et R/S.
REMARQUE !
Risque de fuite en cas de vissage trop fort !
→
Respecter le couple de serrage maximal de 12 Nm lors du
montage des adaptateurs de raccordement fluidiques aux rac-
cords P, R/S. Ce faisant, empêcher la rotation des raccords en
les retenant avec un outil approprié !
