107
Montage
8.2. Avant le montage
• La position de montage de la vanne de réglage à siège incliné est
au choix, de préférence actionneur vers le haut.
• Avant de raccorder la vanne, veillez à ce que les tuyauteries soient
correctement alignées.
• Respectez le sens du débit (arrivée du fluide toujours sous le siège).
8.2.1. Travaux préparatoires
→
Nettoyez les tuyauteries (matériau d'étanchéité, copeaux de
métal, etc.).
Appareils avec corps avec embouts à souder
Démonter l’unité de commande d’actionneur (si disponibles) :
→
Serrer le corps de vanne dans un dispositif de maintien.
→
Desserrer le vis de fixation. (2x).
→
Enlever l‘unité de commande pneumatique vers le haut
Vis de fixation
(2x) Unité de
commande
Actionneur

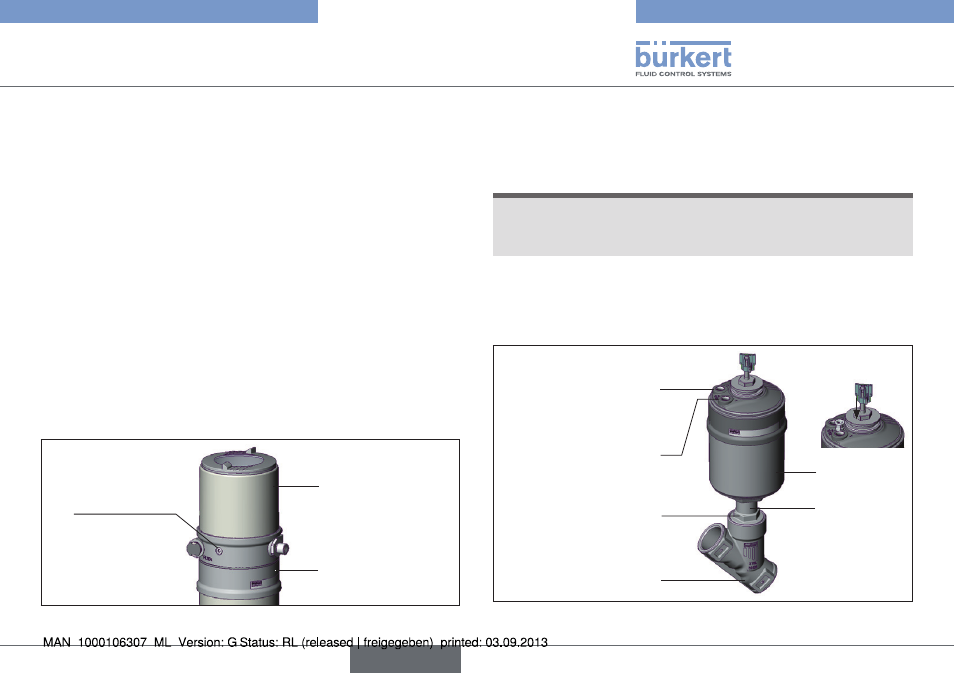

Fig. 16 : Démontage de l‘unité de commande
Démonter l’actionneur du corps de vanne :
→
Monter le collet (embout à olive blanc) dans le raccord d’air de
pilotage 1.
REMARQUE !
Endommagement du joint ou du contour de siège.
• Lors de la démontage de l’actionneur, la vanne doit être en posi-
tion ouverte.
→
Avec la fonction A il convient d’appliquer de l’air comprimé
(5 bars) au raccord d’air de pilotage 1 : ouverture da la vanne.
→
Positionner à l’aide d’une clé plate appropriée sur l’embout.
→
Dévisser l’actionneur du corps de vanne.
Actionneur
Embout
Corps de vanne
Méplat
pour la clé plate
Raccord d’air de pilotage
Fonction A, B, I
Raccord de purge d’air
Fonction A, B
Raccord d’air de pilotage
Fonction I
2
1
Monter le collet:
Fig. 17 : Montage
Type 2300
français
