51
Inbetriebnahme
9. inBetrieBnahme
• Typschildangaben und die Hinweise zu Druck- und Tempe-
raturwerten in Kapitel „7. Technische Daten“ beachten.
• Hinweise für den Ex-Bereich in Kapitel „3.1“ beachten!
9.1. steuerdruck
WarnunG!
Bei steuerfunktion i - gefahr bei steuerdruckausfall!
Bei Druckausfall wird keine definierte Position erreicht.
• Für einen kontrollierten Wiederanlauf, das Gerät zunächst mit
Steuerdruck beaufschlagen, danach erst das Medium aufschalten.
→
Steuerdruck entprechend Typschildangaben, siehe Kapitel „7.4“
und Anströmung (Kapitel „9.2“ und „9.3“) einstellen.
9.2. anströmung über sitz
Steuerfunktion A, SFA: schließt mit Federkraft mit dem Mediumsstrom. Der
Mediumsdruck unterstützt das Schließen und Abdichten des Ventilsitzes.
Das Öffnen des Ventils erfolgt durch den Steuerdruck.
WarnunG!
Verletzungsgefahr durch schließschlag!
Ein Schließschlag kann zum Bersten von Leitungen und Gerät führen.
• Ventile mit Anströmung über Sitz nur für gasförmige Medien und
Dampf einsetzen.
Um ein vollständiges Öffnen zu gewährleisten, muss der
Mindeststeuerdruck eingesetzt werden!
Hinweise für den Ex-Bereich in Kapitel „3.1.“ beachten!
9.3. anströmung unter sitz
Steuerfunktion A, SFA: schließt mit Federkraft gegen Mediumsstrom.
Steuerfunktion B, SFB: schließt mit Steuerdruck gegen Mediumsstrom.
Der Mediumsdruck unterstützt das Öffnen des Ventils.
SFA/SFI SFB/SFI
Anströmung unter Sitz
(gegen Medium schließend) Anströmung über Sitz
(mit Medium schließend)
SFA

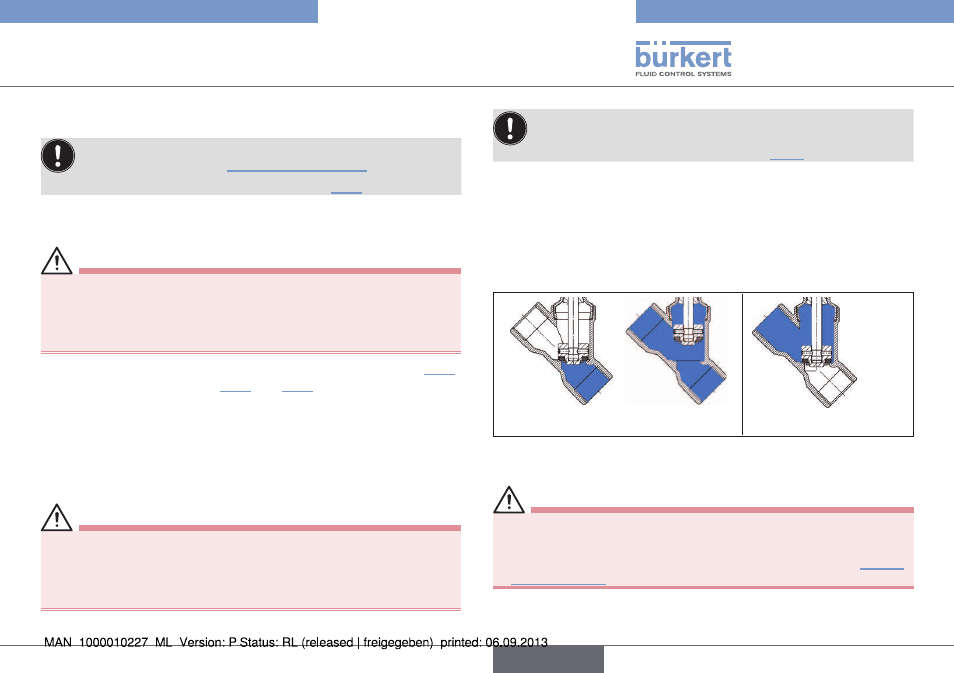

Bild 23: Anströmung über/unter Sitz
WarnunG!
sitzundichtheit bei zu geringem mindeststeuerdruck (bei sfB
und sfi) oder zu hohem mediumsdruck!
• Mindeststeuerdruck und Mediumsdruck beachten (siehe „5.5.1.
Druckbereiche“).
Typ 2000/2002
deutsch
