50
Montage
WarnunG!
Verletzungsgefahr durch ungeeignete anschlussschläuche!
Schläuche, die dem Druck- und Temperaturbereich nicht standhalten,
können zu gefährlichen Situationen führen.
• Nur Schläuche verwenden, die für den angegebenen Druck- und
Temperaturbereich zugelassen sind.
• Die Datenblattangaben der Schlauchhersteller beachten.
Bei steuerfunktion i - gefahr bei steuerdruckausfall!
Bei Steuerfunktion I erfolgt die Ansteuerung und Rückstellung
pneumatisch. Bei Druckausfall wird keine definierte Position erreicht.
• Für einen kontrollierten Wiederanlauf das Gerät zunächst mit
Steuerdruck beaufschlagen, danach erst das Medium aufschalten.
8.4.1. anschluss des steuermediums
Sollte die Position der Steuerluftanschlüsse für die Montage
der Schläuche ungünstig sein, können diese durch
Verdrehen des Antriebs um 360° stufenlos ausgerichtet
werden.
Die Vorgehensweise ist im Kapitel „8.3.3. Drehen des
Antriebs“
beschrieben.
steuerfunktion a: Am unteren Anschluss des Antriebs.
steuerfunktion B: Am oberen Anschluss des Antriebs.
steuerfunktion i:
Am oberen und unteren Anschluss des Antriebs.
Druck am unteren Anschluss öffnet das Ventil,
Druck am oberen Anschluss schließt das Ventil.

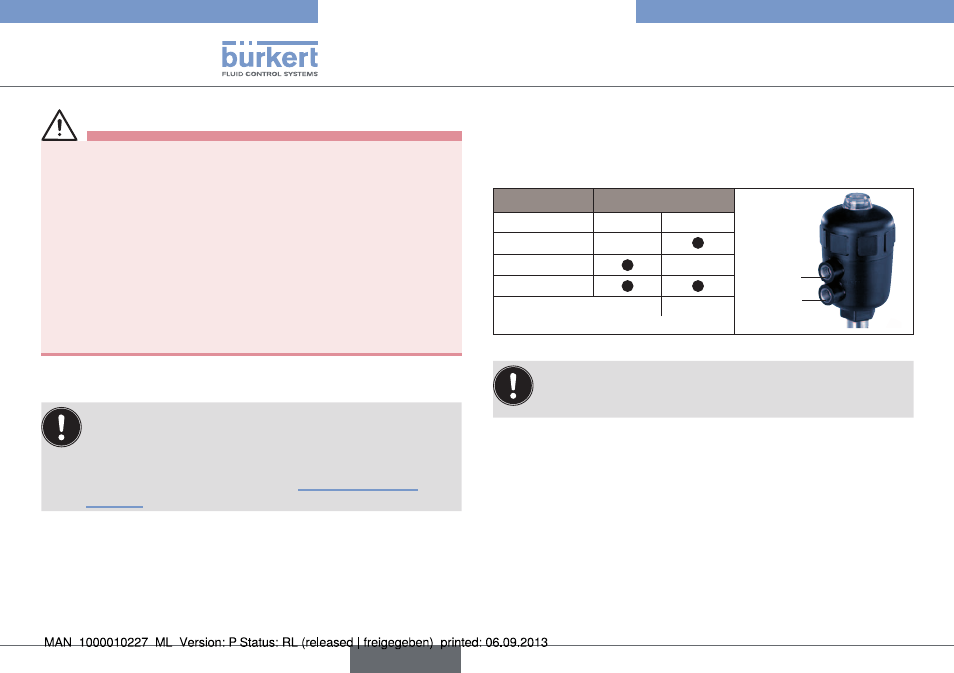

Steuerfunktion Steuerluftanschluss
oben
unten
Steuerluft-
anschluss
oben unten
A
B
I
schließt öffnet
das Ventil
Bild 22: Steuerluftanschluss
Beim Einsatz in aggressiver Umgebung empfehlen wir,
sämtliche freien Pneumatikanschlüsse mit Hilfe eines
Pneumatikschlauchs in neutrale Atmosphäre abzuleiten.
steuerluftschlauch:
Es können Steuerluftschläuche der Größen 1/4" bzw. 1/8" (Antrieb
ø 40 mm) verwendet werden.
Typ 2000/2002
deutsch
