2” poly cargo carrier – Draw-Tite 59500 CARGO CARRIER - POLYPROPYLENE User Manual

Page 6

background image

Product Code:

Product Name:

Cequent Consumer Products
Solon, OH 44139 USA
Cequent Help Hotline: 1-800-234-6992

www.rolaproducts.com

59500N 2-22-05 Rev_A

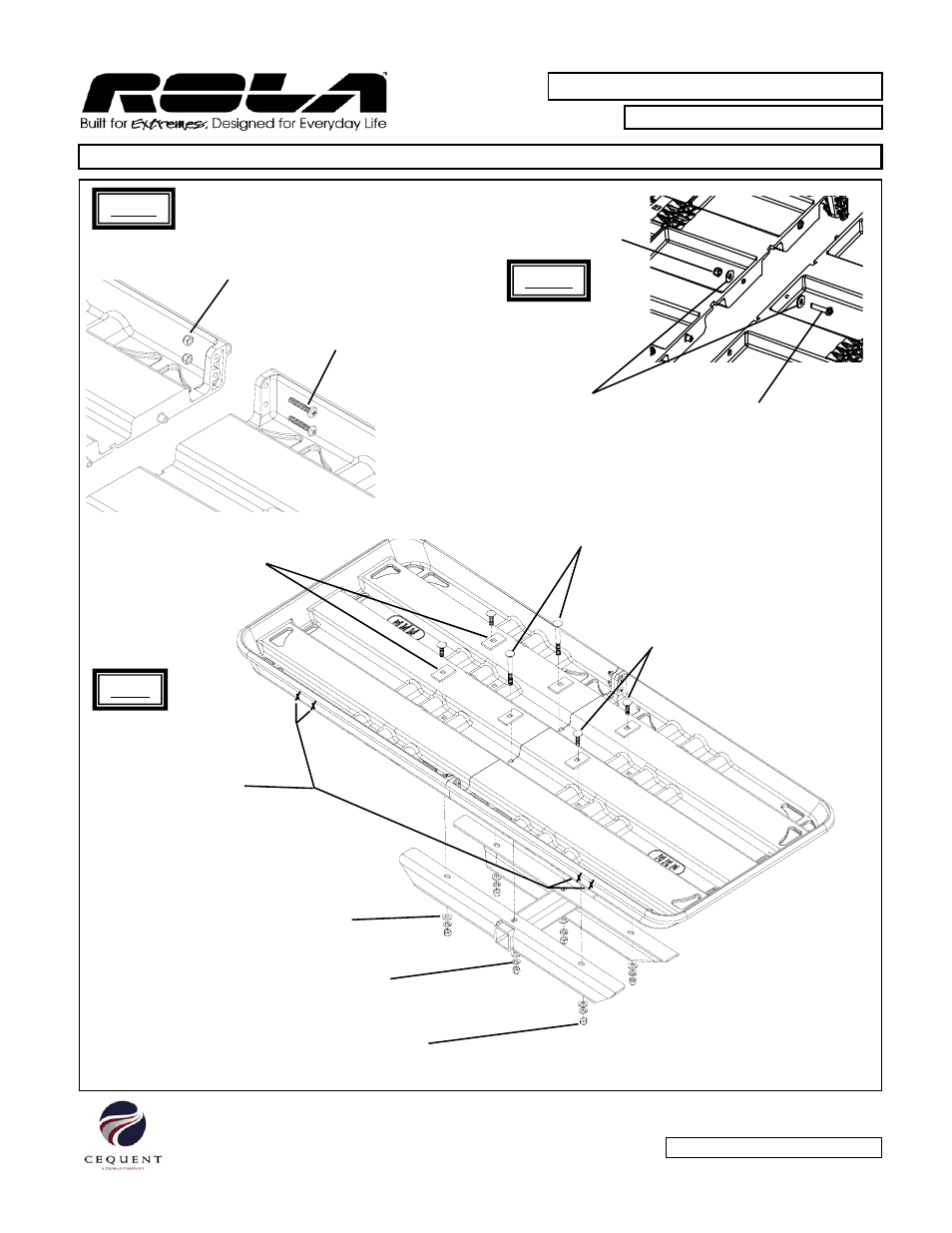

2” POLY CARGO CARRIER

59500

1/4” LOCK NUT
ÉCROU AUTOBLOQUANT DE 1/4"
TUERCA DE SEGURIDAD DE 1/4" (6,35 mm)

FIG. 3a

1/4” FLAT WASHERS
RONDELLES PLATES DE 1/4"
ARANDELAS PLANAS DE 1/4"
(6,35mm)

LONG 3/8” CARRIAGE BOLT (2)
BOULON MÉCANIQUE LONG, DIA. 3/8" (2)
TORNILLO DE CARROZA LARGO, DIÁMETRO

3/8" (9,53 mm) (2)

SHORT 3/8” CARRIAGE BOLT (4)
BOULON MÉCANIQUE COURT, 3/8" (4)
TORNILLO DE CARROZA CORTO,

3/8" (9,53 mm) (4)

3/8” FLAT WASHER (6)

RONDELLE PLATE DE 3/8" (6)

ARANDELA PLANA DE 3/8" (9,53 mm) (6)

FIG. 4

DRILL 1/4" HOLES FOR

LIGHTS (OPTIONAL)

PERCEZ LES TROUS DE1/4" POUR LES

FEUX (OPTIONNELLES)

TALADRE LOS AGUJEROS DE 1/4" (6,35mm)

PARA LAS LUCES (OPCIONALES)

1/4” LOCK NUT
ÉCROU AUTOBLOQUANT DE 1/4"
TUERCA DE SEGURIDAD DE 1/4" (6,35 mm)

FIG. 3b

3/8” LOCK WASHER (6)

RONDELLE DE FREINAGE 3/8" (6)

ARANDELA DE CERRADURA 3/8" (9,53 mm) (6)

1/4” HEX BOLT
BOULON DE SORTILÈGE 1/4"
PERNO DE LA TUERCA HEXAGONAL
1/4" (6,35 mm)

3/16” X 1.13” X 2” BLOCK
3/16“ X 1.13" BLOC De X 2 “
3/16“ X 1.13” BLOQUE De X 2 "

1/4” HEX BOLT
BOULON DE SORTILÈGE 1/4"
PERNO DE LA TUERCA

HEXAGONAL 1/4" (6,35 mm)

3/8” HEX NUT (6)

ECROU DE SORTILEGE 3/8" (6)

TUERCA DE TUERCA HEXAGONAL 3/8" (9,53 mm) (6)
