59504N Rev D 7-06-09
4

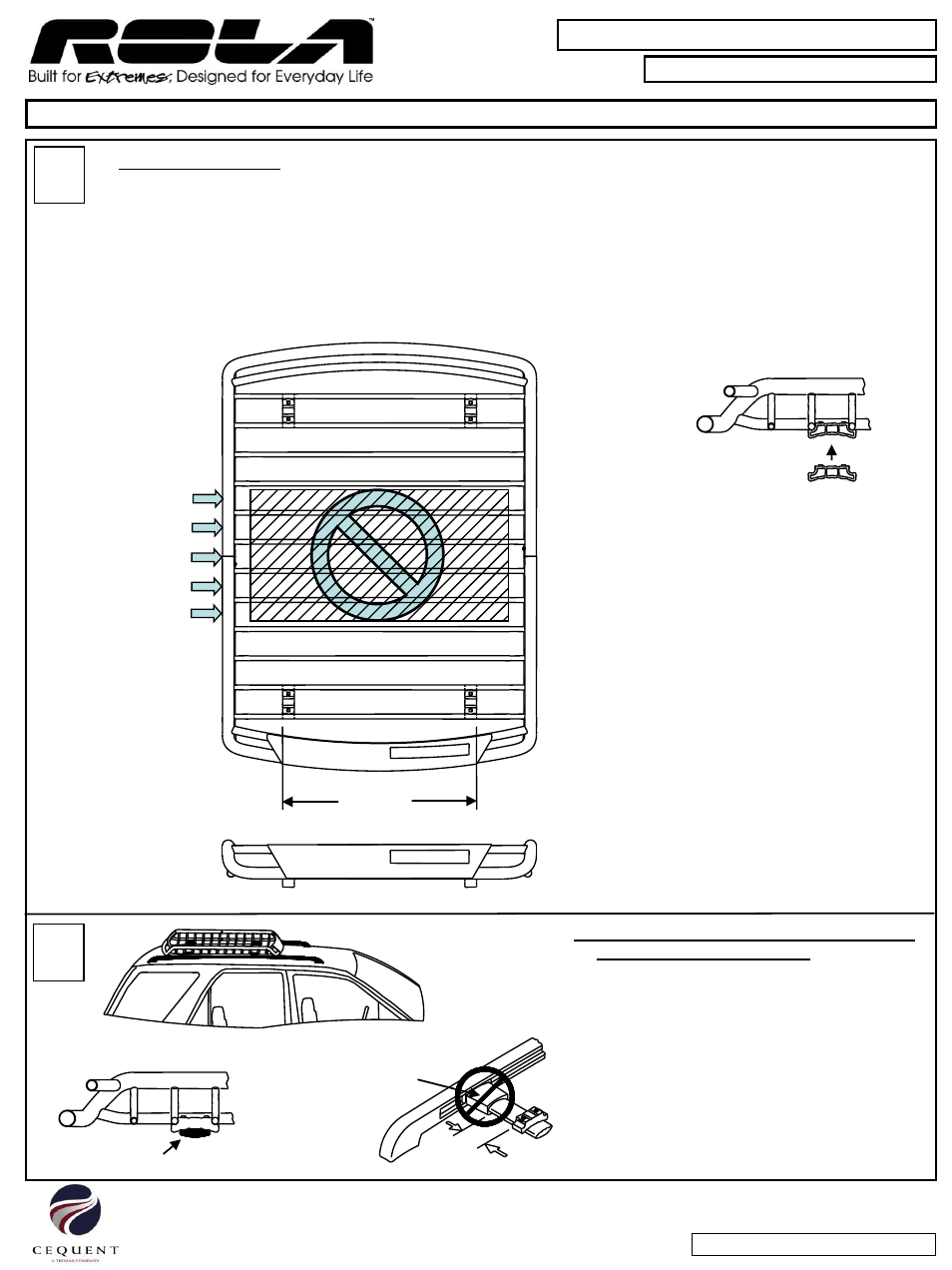

INSÉREZ LES CALES
•
Insérez les cales dans le panier de charge à la position assortie à l'espace de la traverse indiquée à l'étape 3:
• POSITION 1 (37,50po/ 95,2 cm)
• POSITION 2 (33,75po/ 85,7 cm)
• POSITION 3 (30,00po/ 76,2 cm)
• POSITION 4 (26,25po/ 66,7 cm)
• REMARQUE :Placez les cales à la position la plus large que possible.
(L'emplacement des blocs varie selon le véhicule.)
• AVERTISSEMENT : La distance avant/arrière minimum entre les cales est de 26 ¼ po (66,7 cm).
59504
Page 7
Les cales s'enclenchent
sur les barres
5 CHARGEZ LE PANIER SUR LES TRAVERSES
D'ARRIMAGE DU VÉHICULE
• Centrez le panier sur les traverses d'arrimage
de votre véhicule pour que les blocs reposent
sur les traverses d'arrimage.
• Vérifiez et ajustez les traverses d'arrimage
pour qu'elles soient centrées avec les cales.
• Ajustez la position d'un côté à l'autre des
blocs pour qu'ils soient centrés dans le panier
de charge et au moins 25 po (63,5 cm) d'écart
(voir le diagramme plus haut).
• NE placez PAS les cales sur les fixations des
traverses d’arrimage (s'il y a lieu). ½ po
(1,27 cm)
Ne placez pas les cales sur
le dessus des fixations de
traverse d'arrimage
centré sur traverse d'arrimage
25po
(63,5 cm) MIN.
N'installez pas les
fixations de
montage à
l'endroit ombragé
Porte-bagages de toit
Veuillez lire toutes les instructions attentivement avant d'assembler, d'installer et/ou d'utiliser ce produit.
