Draw-Tite 59504 ROOF TOP CARGO CARRIER - Manual (Page 6)

Product Code:
Product Name:
Cequent Performance Products Inc
47774 W. Anchor Court
Plymount, MI 48170
Cequent Help Hotline: 1-888-521-0510
www.rolaproducts.com
59504N Rev D 7-06-09
2

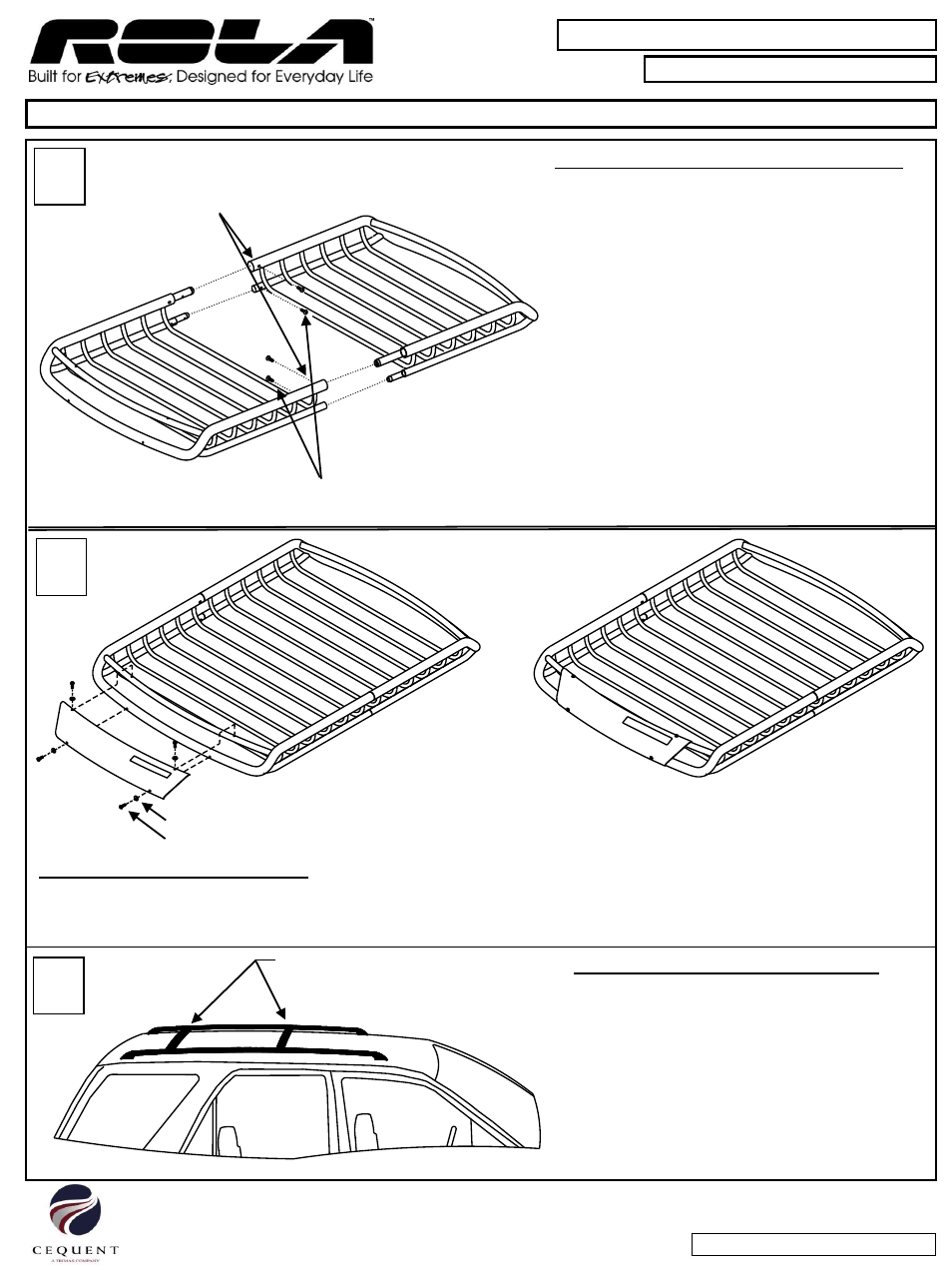

INSTALLEZ LE DÉFLECTEUR D'AIR
•
Alignez les trous du déflecteur d'air avec les quatre trous dans les tubes de traverse avant du panier du porte-charge.
Installez quatre vis autotaraudeuses n° 10 avec les rondelles de caoutchouc tel qu'illustré. Resserrez les vis jusqu'à ce
que les rondelles de caoutchouc commencent à se comprimer
– NE RESSERREZ PAS TROP !
Porte-bagages de toit
59504
Page 6
3 PLACEZ LES TRAVERSES D'ARRIMAGE
•
Ajustez vos traverses d'arrimage à l'un des
quatre (4) réglages disponibles :
• 37 1/2 po (95,2 cm) d'entr'axe
• 33 3/4 po (85,7 cm) d'entr'axe
• 30 po (76,2 cm) d'entr'axe
• 26 1/4 po (66,7 cm) d'entr'axe
• REMARQUE : Il est recommandé
d'utiliser le réglage le plus large pour
une distribution optimale de charge.
• Ne resserrez pas les traverses à ce point.
traverses d'arrimage
Rondelle de caoutchouc
Vis, #10-32 (autotaraudeuse)
Veuillez lire toutes les instructions attentivement avant d'assembler, d'installer et/ou d'utiliser ce produit.
1 ASSEMBLAGE DU PANIER PORTE-BAGAGES
• Pour assembler le panier porte-bagages, placer
les deux moitiés du panier sur une surface plane
qui
n’égratigne pas.
• Puis faire glisser les deux moitiés du panier l’une
vers l’autre pour les réunir.
• Aligner les trous des tubes de positionnement
sur les fentes du panier porte-bagages.
• Fixer les tubes en place à l’aide des vis
autotaraudeuses.
VIS AUTOTARAUDEUSES
(4) EMPLACEMENTS
ALIGNER LES TROUS
