Product Code:
Product Name:
Cequent Performance Products Inc
47774 W. Anchor Court
Plymount, MI 48170
Cequent Help Hotline: 1-888-521-0510
www.rolaproducts.com
59504N Rev D 7-06-09
2
COLOQUE EL DESVIADOR DE AIRE
•
Alinee los orificios del desviador de aire con los cuatro orificios en el los tubos cruzados frontales de la canasta del
portacargas. Instale cuatro tornillos N°10 autorroscantes con arandelas de goma como se muestra. Ajuste los tornillos
hasta que las arandelas de goma comiencen a comprimirse - ¡NO LOS AJUSTE DE MÁS!
59504
Página 10
3
COLOQUE LAS BARRAS TRANSVERSALES
•
Ajuste las barras transversales a una de las
4 (cuatro) posiciones disponibles:
•
37-
1/2” de centro a centro
•
33-
3/4” de centro a centro
•
30” de centro a centro
•
26-
1/4” de centro a centro – mínimo
•
NOTA: Se recomienda usar la posición
más ancha para obtener una distribución
óptima de la carga.
•
En este paso deje flojas las barras
transversales.
Barras transversales
Arandela de goma
Tornillo, N°10-32 (autorroscante)
Portacargas para techo de automóvil
Por favor, lea atentamente todas las instrucciones antes de armar, instalar y/ o usar este producto.
1

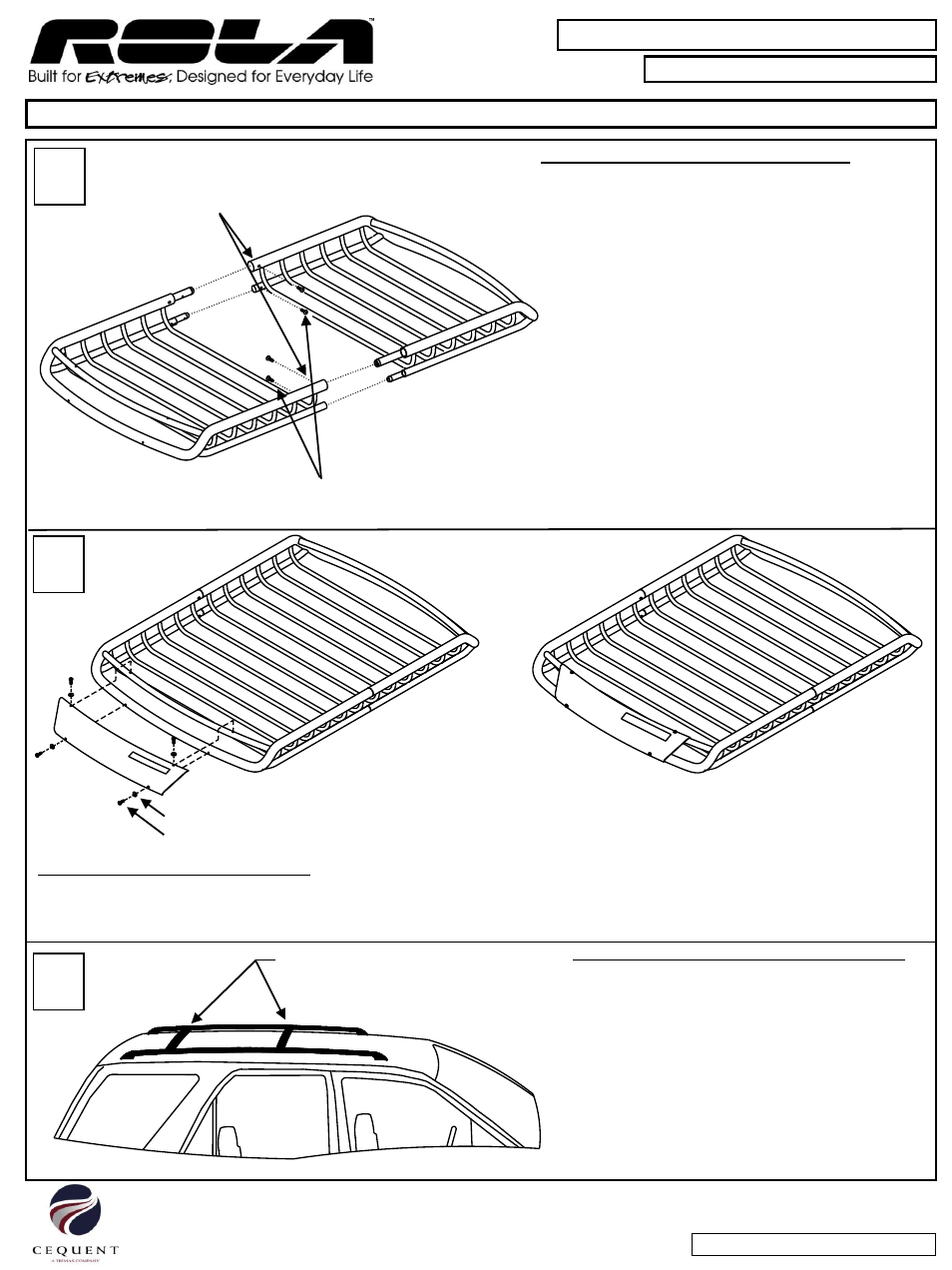

ENSAMBLE DEL PORTADOR DE CARGA
•
Para armar la cesta de carga, coloque las dos
mitades de la cesta sobre una superficie plana y
segura.
•
y deslice ambas mitades de la cesta hasta
unirla.
•
Alinee los orificios en los tubos localizadores con
las ranuras en la cesta de carga.
•
Asegure los tubos localizadores en su lugar con
tornillos de auto-enroscado.
TORNILLOS DE AUTO-ENROSCADO
(4) LUGARES
ALINEE LOS ORIFICIOS
