Hide

Hide--A

A--Goose

Goose

Instructions d’installation - Ram 3500

Numéro de pièce :

9466

Équipement requis :

Clés/Douilles : 24 mm, 15/16”
Mèches : Scies-cloches 5/8” et 3-1/4”

30 000 LB

(13 620 kg) Poids brut max. de remorque

7500 LB

(3405 kg) Poids max. au timon (TW)

Ne pas excéder

les spécifications de poids du

fabricant du véhicule de remorquage, ni :

Visserie : 9466F

Cet attelage satisfait à la norme SAE J2638 de la

Society of Automotive Engineers Standard relative à

la qualité d'accouplement des attelages à sellette et

col-de-cygne.

IMPORTANT !

Ne percer aucun trou

avant l'inspection de la camionnette par

l'installateur : Faire en sorte que l'attelage ne gêne aucunement la structure sous

le véhicule, les conduites de frein, le câblage électrique, les câbles, les conduites

d’essence ni les orifices de ventilation. (Il faudra repositionner le boyau de

ventilation de l'essieu arrière.)

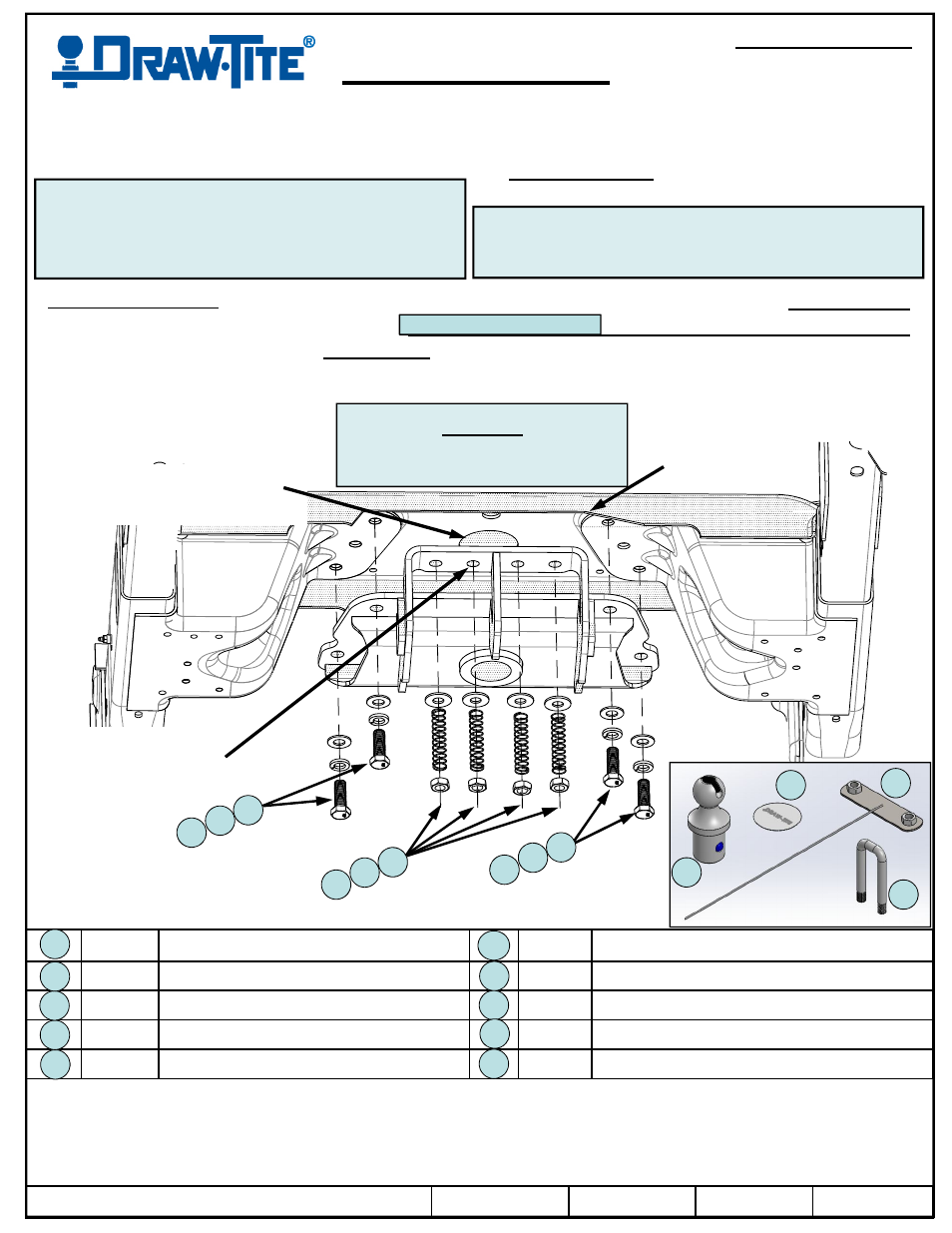

Figure 1

Vue vers le haut et l'avant depuis

le dessous du véhicule

Traverse du véhicule découpé

pour illustrer les détails.

Utiliser ce trou comme guide pour

percer un trou de 3 1/4 po dans la

plateforme du véhicule.

TM

Autres outils : Lubrifiant en
vaporisateur, outil d'extraction de
l'échappement ou levier, douille à
pivot universelle et rallonges.

z

z

z

z 2013 Cequent Performance Products

Feuille 9 de 12

9466N

4-8-13

Rev. A

Serrer toute la visserie M16 x 1.5 Classe 10.9 au couple de 230 lb-pi (312 N.m).

Remarque :

Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations sont bien serrées et la boule verrouillée en

place. Si l’attelage est enlevé, boucher tous les trous percés dans la plateforme ou autres panneaux de carrosserie afin de

prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés et remplacés.

Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais

utiliser une torche pour découper un accès ou un trou de fixation.

Qté (4)

Boulon, M16 x 1.5 x 45, CL 10.9

Qté (4)

Rondelle plate 9/16”

Qté (4)

Rondelle frein 5/8”

Qté (4)

Ressort de compression

Qté (4)

Rondelle plate trempée 5/8”

Qté (4)

Contre-écrou 5/8” - 18

Qté (2)

Plaque à écrous

Qté (1)

Boule d'attelage, 2-5/16”

Qté (2)

Boulon en U, 5/8” - 18 x 5”

Qté (1)

Couvercle aimanté

6

7

5

4

3

2

1

8

9

10

Un autre excellent attelage Cequent Performance Products

1

2

3

1

2

3

8

7

6

Utiliser ces quatre (4)

trous comme guide

pour percer vers le haut

des trous de 5/8 po dans

la plateforme du

véhicule.

4

5

9

10

Non à l'échelle
