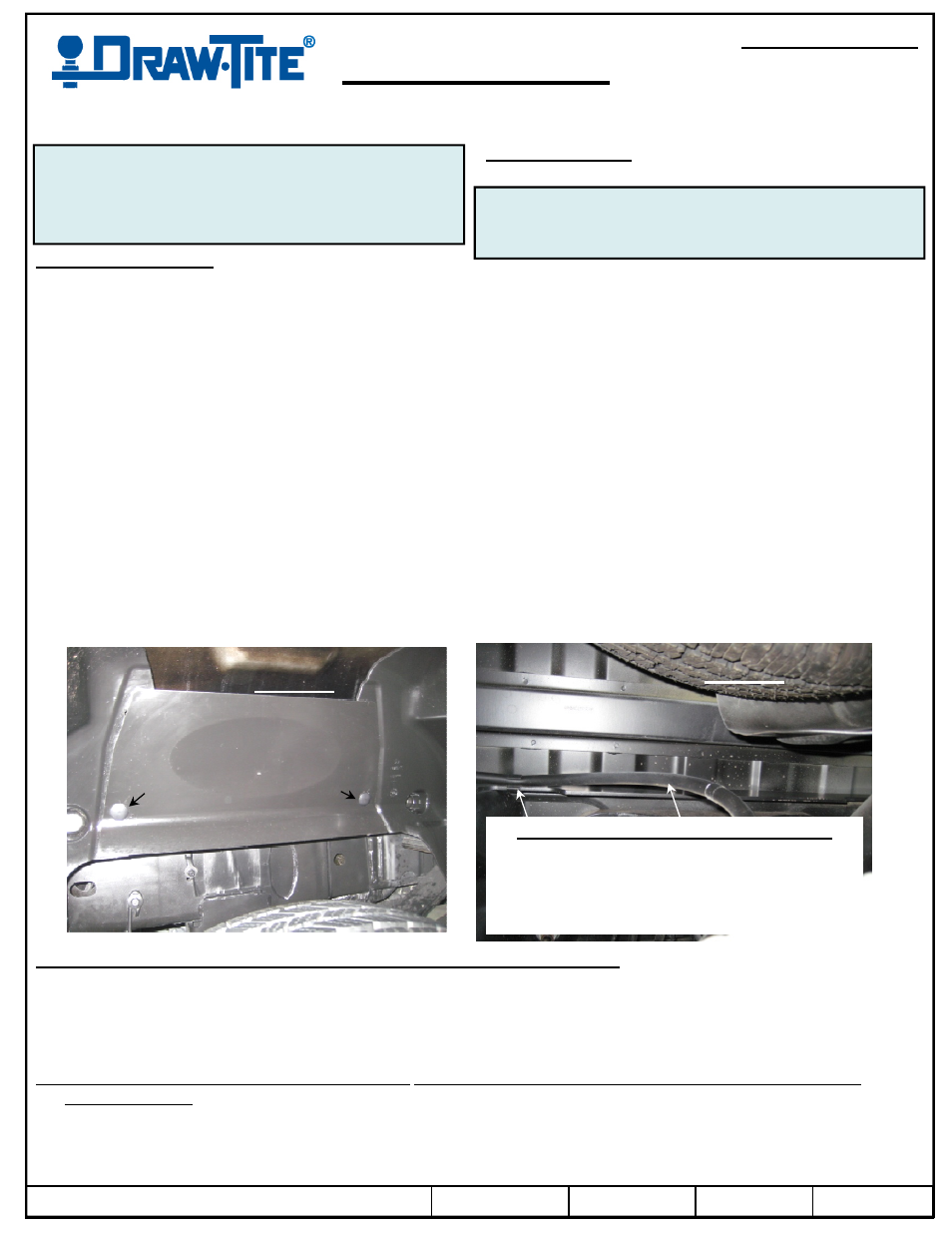

Page 10: Photo 1. photo 2

background image

Installation de l’attelage :
1. Abaisser les supports d'échappement arrière (3) pour un accès facilitant le vissage des boulons. Abaisser aussi le pneu de secours

pour permettre de soulever l'attelage en place.

2. Depuis le dessous du véhicule, repérer le grand trou sur la traverse du véhicule, au-dessus de l'essieu arrière. En utilisant ce trou

comme guide, insérer la scie-cloche 3 1/4 po et percer à travers la plateforme du véhicule uniquement avec le foret 1/4 po de la
scie-cloche. Puis, à partir du dessus de la plateforme, percer vers le bas à l'aide de la scie-cloche 3-1/4 po pour agrandir le trou.
Limer le pourtour et appliquer de la peinture ou un scellant pour éviter la rouille.

3. Enlever le panneau d'accès en plastique à l'intérieur des passages de roues de façon à pouvoir insérer la plaque à écrous au-dessus

de la traverse sous la plateforme du véhicule, des deux côtés. (Photo 1. Ci-dessous)

4. Sous le véhicule, soulever la tête en position et poser les boulons M16 et les rondelles fournis. Serrer les boulons au couple de

230 lb-pi. (Figure 1. Page 1.)

5. En se servant des trous de boulon en U pour chaîne de sécurité comme guide, percer quatre trous 5/8 po vers le haut dans la

plateforme. Retoucher tous les trous percés avec une lime et de la peinture ou un scellant. Depuis le dessus, insérer les boulons en
U dans ces trous. (Photo 2. Ci-dessous et Figure 2 page suivante)

6. Depuis le dessous du véhicule, poser les rondelles plates 9/16 po, les ressorts et les contre-écrous 5/8 po (voir Figure 1.). Avant

de serrer les contre-écrous, déplacer les boulons en U de haut en bas pour assurer un mouvement régulier. Si ce n'est pas le cas,
agrandir les trous au besoin. Serrer les contre-écrous de façon qu’au moins trois filets dépassent des écrous.

7. Remettre en place les panneaux d'accès en plastique, courber la poignée de broche si nécessaire pour installer le panneau.

Réinstaller les supports d’échappement.

Hide

Hide--A

A--Goose

Goose

Instructions d’installation - Ram 3500

Numéro de pièce :

9466

30 000 LB

(13 620 kg) Poids brut max. de remorque

7500 LB

(3405 kg) Poids max. au timon

Ne pas excéder les spécifications de poids du

fabricant du véhicule de remorquage, ni :

Cet attelage satisfait à la norme SAE J2638 de la

Society of Automotive Engineers Standard relative à

la qualité d'accouplement des attelages à sellette et

col-de-cygne.

TM

Réinstaller les supports d’échappement.

APRÈS L’INSTALLATION DE L'ATTELAGE ET AVANT LE REMORQUAGE :

Atteler la remorque au véhicule de remorquage en observant le mode d’emploi du fabricant du coupleur.

Le coupleur doit être ajusté pour procurer un dégagement d’environ 6 po entre le bas du nez de la remorque et le dessus des côtés

de la plateforme du camion. En faisant appel à une autre personne pour observer la manoeuvre, reculer lentement la remorque

jusqu'à une position de mise en portefeuille par rapport au véhicule afin de vérifier les dégagements. Vérifier entre la remorque

col-de-cygne et l'arrière du véhicule, et aussi le dégagement adéquat entre les coins avant de la remorque col-de-cygne et la

cabine arrière du véhicule.

ENTRETIEN DE L’ATTELAGE COL-DE-CYGNE : REMPLACER IMMÉDIATEMENT TOUTE PIÈCE USÉE OU

ENDOMMAGÉE.

Utiliser le recouvrement pour garder l'attelage libre de poussière et de débris. Lubrifier le logement de la boule avec de l'huile lors de

l’installation ou du retrait de la boule. Vérifier que la boule d'attelage se verrouille correctement dans le logement d'attelage à
chaque remorquage. Ne pas laisser la boule dans l'attelage si l'on ne remorque pas. Vérifier le couple de serrage des boulons à
tous les mois. Vérifier l’équipement avant le remorquage pour déceler d’éventuelles pièces usées ou endommagées.

z

z

z

z 2013 Cequent Performance Products

Feuille 10 de 12

9466N

4-8-13

Rev. A

Se

rr

er

tou

te

s l

es

f

ix

at

ion

s

M

16

x1.5

C

las

se

10.9 au

c

ou

pl

e

de

230

lb

-p

i (

312 N

.m

)

Enlever les deux (2) rivets en

plastique pour retirer le

panneau d'accès

.

Photo 1.

Photo 2.

Vue de la plateforme du véhicule depuis le dessous

Le tuyau de ventilation à l'essieu arrière devra être

repositionné avant l'installation de l'attelage et le

perçage des trous de boulons en U pour chaîne de

sécurité. Dégager ce tuyau en tirant sur les attaches qui

le fixent à la traverse et le repositionner ailleurs.
