Hide

Hide--A

A--Goose

Goose

Instrucciones de instalación, Ram 3500

Números de

partes:

9466

Equipo necesario:

Llaves/tubos: 24mm, 15/16"
Brocas de taladro: Sierras de copa,
5/8” y 3-1/4”

30.000 LB (13620 Kg) Peso máximo bruto del remolque

7500 LB (3405 Kg) Peso máximo de la horquilla

No supere

el valor inferior entre la calificación del fabricante

del vehículo de remolque o:

Kit de tornillos: 9466F

Este enganche cumple con todos los requisitos de:

SAE J2638 Normas de la Sociedad de Ingenieros

Automotrices para el desempeño de accesorios de

enganche tipo quinta rueda y cuello de ganso

¡IMPORTANTE!

No perforar ningún agujero

hasta que el instalador haya inspeccionado

el vehículo: Determine que el enganche no interfiera con ninguna estructura
debajo del vehículo, frenos, cables eléctricos, otros cables, líneas de combustible
o conductos de ventilación. (La manguera de ventilación del eje trasero debe
reubicarse.)

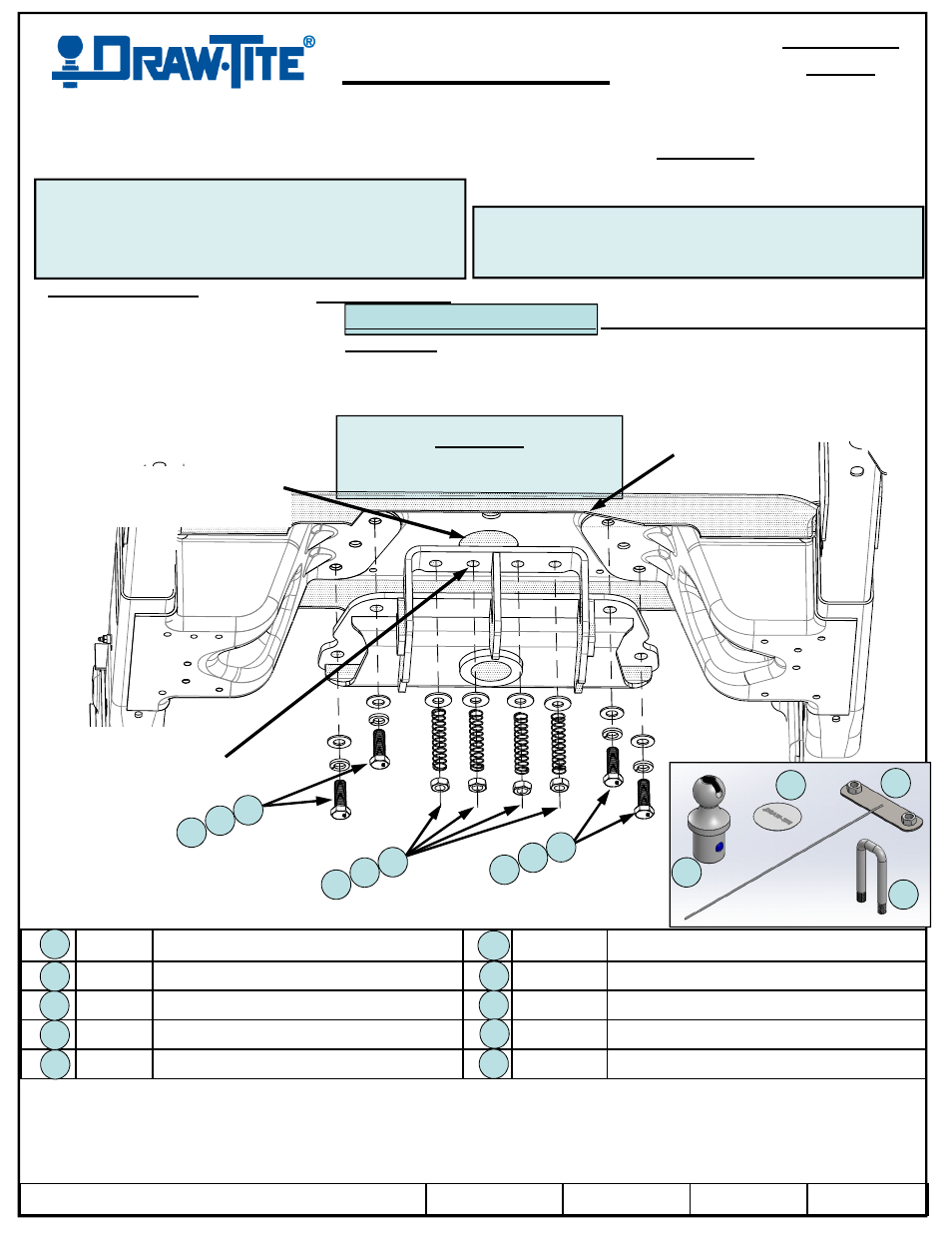

Figura 1.

Debajo del vehículo visto hacia

arriba y hacia adelante

Recorte del travesaño del vehículo
para mostrar detalles

Use este orificio como guía para

perforar orificio de 3-1/4 " a

través de la base del vehículo

TM

Otras herramientas: Aerosol
lubricante, herramienta para retirar el
escape o barra de apalancar, llave
giratoria universal y extensiones.

z

z

z

z 2013 Cequent Performance Products

Hoja 5 de 12

9466N

4-8-13

Rev. A

Apriete todos los tornillos M16 x 1.5 CL 10.9 con una llave de torsión a 230 Lb.-pies (312 N*M)

Nota:

Revise el enganche con frecuencia, verificando que todos los tornillos estén bien apretados y la esfera del enganche esté

bloqueada en su lugar. Si se quita el enganche tape todos los orificios en la base del vehículo u otros paneles de la carrocería para

evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o esfera que se hayan dañado. Observe

las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o

accesorios con soplete.

Cant. (4)

Perno, M16 x 1.5 x 45mm CL 10.9

Cant. (4)

Arandela plana, 9/16"

Cant. (4)

Arandela de bloqueo, 5/8”

Cant. (4)

Resorte de compresión

Cant. (4)

Arandela plana endurecida, 5/8"

Cant. (4)

Tuerca de bloqueo, 5/8" - 18

Cant. (2)

Ensamble de placa de tuercas

Cant. (1)

Esfera del enganche, 2 -5/16”

Cant. (2)

Perno en U, 5/8 "- 18 x 5"

Cant. (1)

Tapa con imán

6

7

5

4

3

2

1

8

9

10

Otro enganche Cequent Performance Products de calidad

1

2

3

1

2

3

8

7

6

Use estos (4) orificios

como guía para perforar

orificios de 5/8 "a

través de la base del

vehículo

4

5

9

10

No está a escala
