INSTALACIÓN DEL ENGANCHE:
1. Baje los (3) ganchos de escape traseros para un acceso más fácil para apretar los pernos. También baje la llanta de repuesto

para dejar espacio para subir el enganche a su lugar.

2. Por debajo del vehículo, localice el orificio grande en el travesaño del vehículo por encima del eje trasero. Con este orificio

como guía, inserte la sierra de copa de 3-1/4 " y perfore de manera que la tuerca de 1/4" en la sierra de copa perfore a través de
la base del vehículo. Luego, desde arriba de la base del vehículo perfore de nuevo con la sierra de copa de 3-1/4" hacia abajo
para agrandar el orificio. Lije los bordes y retoque con pintura o un sellador para que no se oxide.

3. Retire el panel de acceso de plástico al interior de los receptáculos de las ruedas traseras para insertar el ensamble de la placa

de tuercas por encima del travesaño del vehículo debajo de la base del vehículo, igual en ambos lados. (Foto 1. Abajo)

4. Debajo del vehículo levante la cabeza a su posición e instale con los pernos M16 y arandelas suministrados.

Apriete a torsión a 230 pies-libras. (Figura 1. Página 1.)

5. Con los orificios de los pernos en U de la cadena de seguridad en el enganche como guía, perfore cuatro orificios de 5/8" a

través de la base. Retoque todas las perforaciones con una lija y pintura o sellador. Coloque los pernos en U en estos orificios
desde arriba. (Foto 2. A continuación, y la Figura 2. página siguiente)

6. Desde la parte inferior del vehículo, instale arandelas planas de 9/16", resortes y contratuercas de 5/8" (Ver Figura 1). Antes

de apretar las contratuercas levante los pernos en U hacia arriba y abajo desde el interior de la base para asegurar un
funcionamiento uniforme. De lo contrario, agrande los agujeros según sea necesario. Apriete las contratuercas de manera que
un mínimo de 3 roscas queden visibles más allá de las tuercas.

Hide

Hide--A

A--Goose

Goose

Instrucciones de instalación, Ram 3500

Números de

partes:

9466

30.000 LB (13620 Kg) Peso máximo bruto del remolque

7500 LB (3405 Kg) Peso máximo de la horquilla

No supere el

valor inferior entre la calificación

del fabricante del vehículo de remolque o

:

Este enganche cumple con todos los requisitos de:

SAE J2638 Normas de la Sociedad de Ingenieros

Automotrices para el desempeño de accesorios de

enganche tipo quinta rueda y cuello de ganso

TM

un mínimo de 3 roscas queden visibles más allá de las tuercas.

7. Reemplace los paneles de acceso de plástico, doble la manija de alambre si es necesario para instalar el panel. Vuelva a instalar

los ganchos de escape.

DESPUÉS DE LA INSTALACIÓN DEL ENGANCHE Y ANTES DE REMOLCAR:

Conecte el remolque al vehículo remolcador siguiendo las instrucciones de operación del fabricante del acoplador.
El acoplador se debe ajustar para permitir unos 6” de despeje entre la base de la nariz del remolque y el tope de los costados de

la base del vehículo. Pida a otra persona que observe el retroceso del remolque a baja velocidad hasta alcanzar una posición
plegada relativa al vehículo remolcador en ambas direcciones para comprobar si el despeje es adecuado. Entre el remolque de
cuello de ganso y la parte trasera del vehículo y también compruebe que haya despeje suficiente entre las esquinas delanteras
del remolque de cuello de ganso y la cabina posterior del vehículo.

MANTENIMIENTO DEL CUELLO DE GANSO: REEMPLACE LAS PARTES GASTADAS/DAÑADAS DE INMEDIATO.

Use la tapa para mantener el enganche libre de suciedad y escombros. Lubrique la manga de la esfera con grasa cuando se

instale y/o se quite la esfera. Compruebe que la esfera del enganche esté bloqueada correctamente en la manga del enganche
antes de cada remolque. No deje la esfera del enganche en el enganche cuando no esté remolcando. Revise la torsión de los
pernos mensualmente. Revise el equipo antes de remolcar en busca de partes gastadas o dañadas

.

z

z

z

z 2013 Cequent Performance Products

Hoja 6 de 12

9466N

4-8-13

Rev. A

A

pr

ie

te

to

do

s

lo

s

to

rn

ill

os

M

16

x1

.5

C

la

se

1

0.

9

co

n

un

a

lla

ve

d

e

to

rs

n

a

23

0

lb

.-

pi

es

(3

12

N

*M

)

Retire (2) remaches de

presión de plástico para

quitar el panel de acceso.

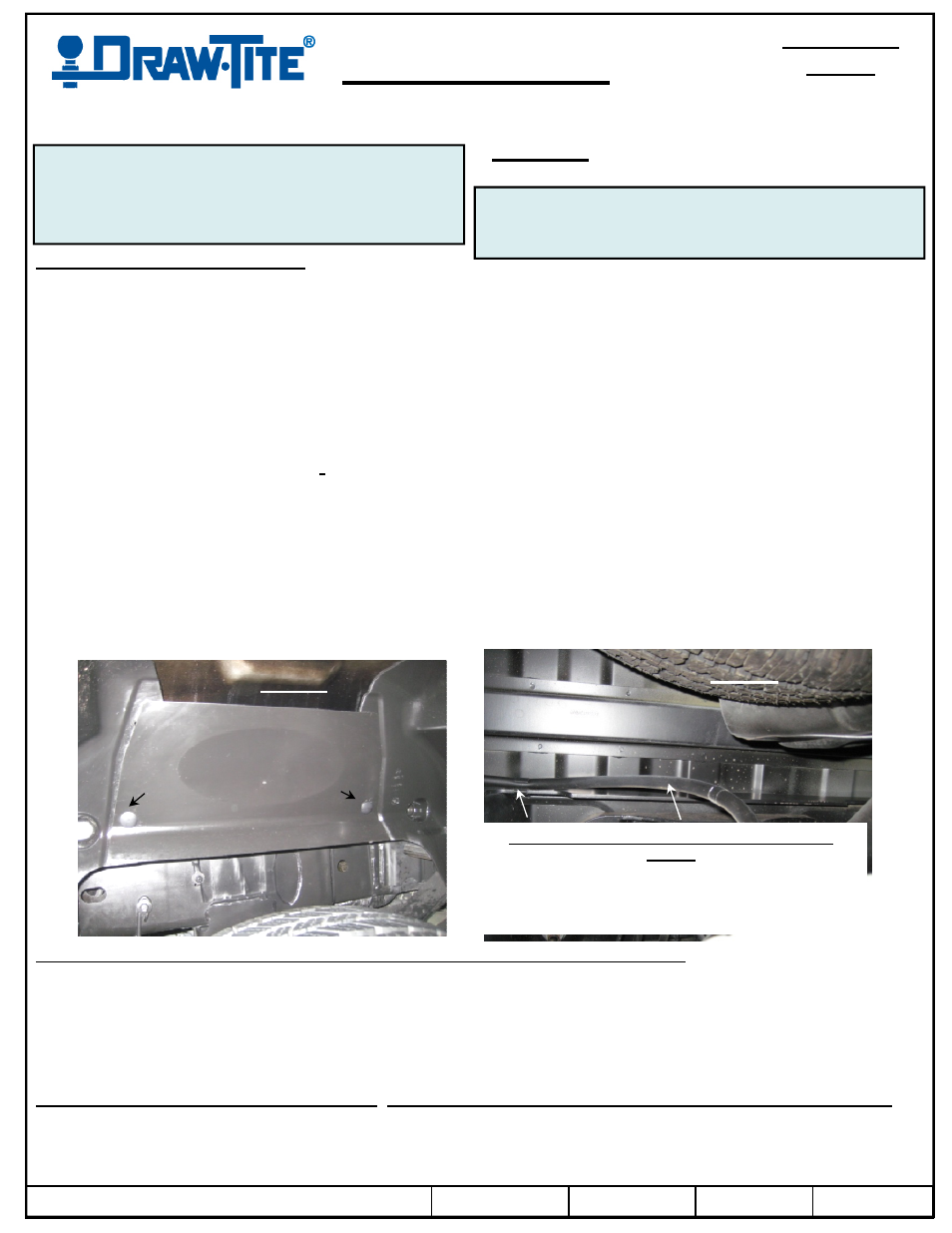

Foto 1.

Foto 2.

Vista hacia arriba desde la parte inferior de la base del

vehículo

La manguera de ventilación del eje trasero deberá reubicarse

antes de instalar el enganche y perforar para los pernos en U

de la cadena de seguridad. Vuelva a colocar la manguera

halando el clip del travesaño y localizándolo en otro lugar.
