Instrucciones de instalación Números de partes:
50064
ADVERTENCIA: Bajo ninguna circunstancia
recomendamos exceder la capacidad de remolque del vehículo
recomendada por el fabricante del vehículo de remolque .
KIT DE MONTAJE PARA INSTALACIÓN
RÁPIDA PERSONALIZADA
Chevrolet/GMC 1500/2500/3500
Equipo necesario:
Kit de tornillos : 116624
Llaves :
3/4, 7/8, 15/16 & 1-1/8
Otras herramientas: Perforador central, cinta
de medir
Aplicación opcional con perforación
Brocas : 1/8”, 1/2”, 11/16” y 3/4”

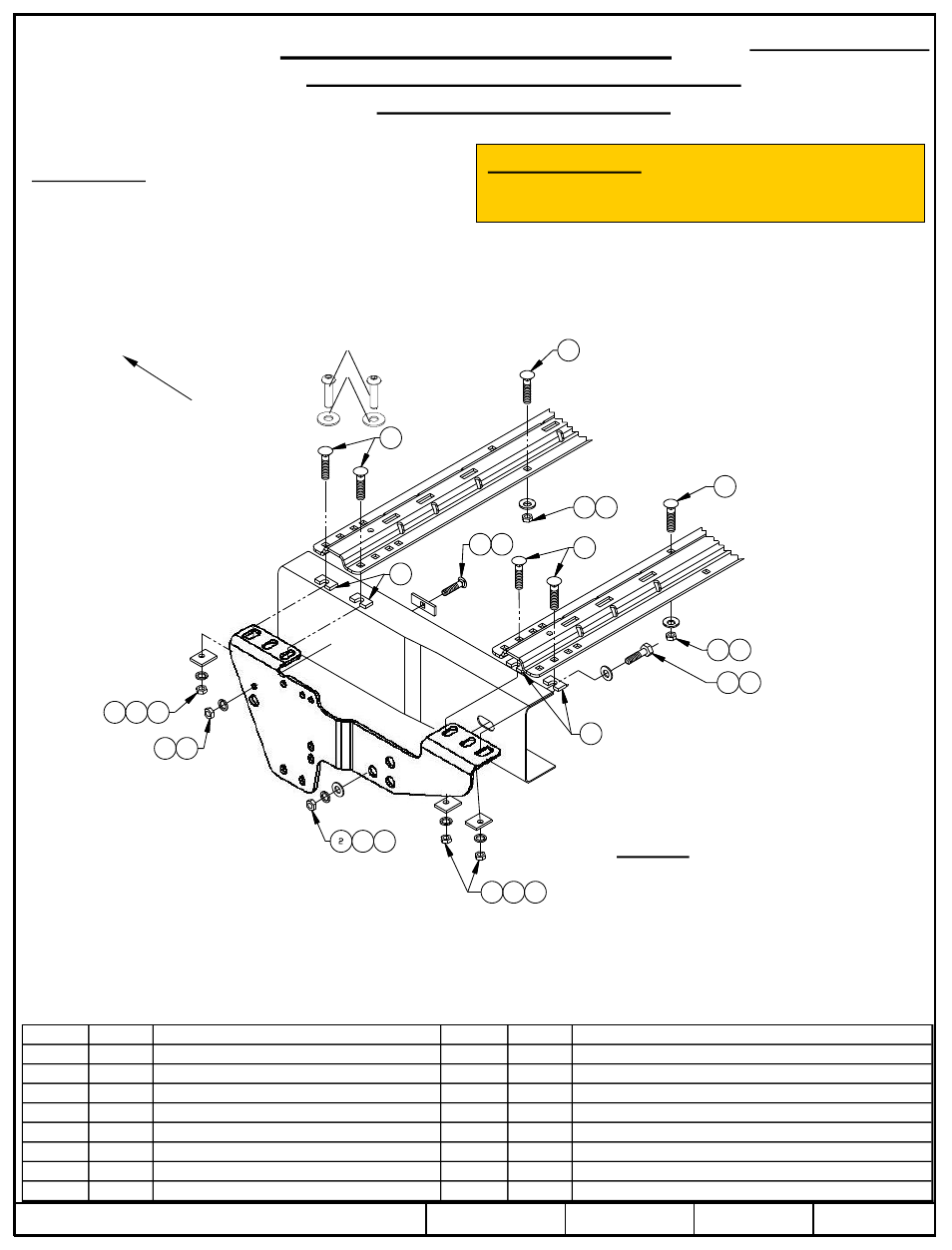

Frente del vehículo
Figura 1
© 2012 Cequent Performance Products Hoja 7 de 11 50064N 05/24/12 Rev. E
PARA USO CON EL
KIT DE
LARGUEROS 58058
6
6
6
6
6
12
12
13
13
14
14
14
4
3
3
1
11
11
10 5
7
7
7
7
el artículo cantidad descripción el artículo cantidad descripción
1 Cant. (4) Perno hexagonal, 3/4” X 1-1/2” 9 Cant. (2) Guía de perno, 1/2” (no se muestra)
2 Cant. (4) Tuerca hexagonal, 3/4” 10 Cant. (2) Bloque, 1/4” X 1.00” X 2.00” (orificio de ajuste)
3 Cant. (6) Arandela plana, 3/4” (grande) 11 Cant. (8) Bloque en forma de U
4 Cant. (4) Arandela de bloqueo, ¾” 12 Cant. (8) Bloque, 1/4” X 1.50” X 2.00” (orificio de ajuste)
5 Cant. (2) Perno de carruaje, 1/2"-13 X 1.50” 13 Cant. (12) Arandela de bloqueo, 1/2”
6 Cant. (14) Tuerca hexagonal, 1/2” 14 Cant. (2) Arandela cónica dentada, 1/2”
7 Cant. (10) Perno de carruaje,1/2” X 2.00” 15 Cant. (2) Perno cabeza de botón, 1/2" - 13 x 2.00”, Gr. 6
8 Cant. (2) Guía de perno, 3/4” (no se muestra) 16 Cant. (2) Arandela plana, 1/2”
*: Para fácil instalación use el perno de cabeza de botón (15) con la arandela plana (16) como se muestra arriba.
15
16
*
