Instrucciones de instalación
KIT DE MONTAJE PARA
INSTALACIÓN RÁPIDA
PERSONALIZADA
Chevrolet/GMC 1500/2500/3500
Número de partes:
50064
© 2012 Cequent Performance Products Hoja 1 de 11 50064N 05/24/12 Rev. E
Equipo necesario:
Kit de tornillos: 116624
Llaves: 3/4, 7/8, 15/16 y 1-1/8
Brocas: 1/8”, 1/2”, 11/16” & 3/4” escalonadas
Otras herramientas: Perforador central, cinta
de medir ADVERTENCIA:
Bajo ninguna circunstancia
recomendamos exceder la capacidad de remolque del vehículo
recomendada por el fabricante del vehículo de remolque.

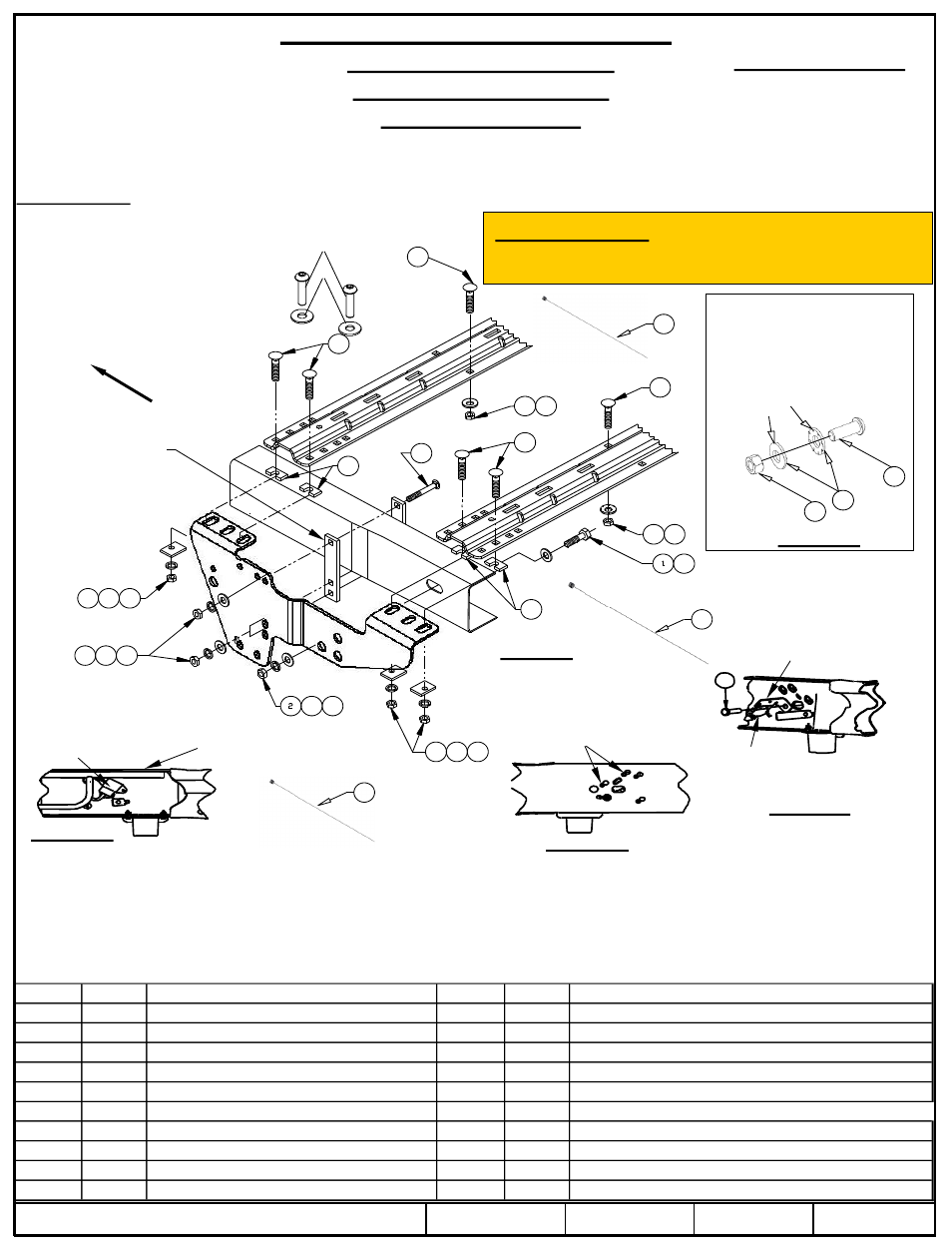

Instalación de base en vehículos pickup de 5’8”, 6’6” & 8’ 2007
(“Nuevo estilo de carrocería”) y posteriores – 1500
1
Soporte en
ángulo (no
incluido)
Enchufe (cable no se
muestra por claridad)
Figura 2c
Afloje dos
pernos con
reborde
Figura 2b
Larguero del bastidor exterior del lado del conductor
Frente del vehículo
El espaciador se usa
para llenar el vacío
entre el soporte y el
bastidor (no se
requiere en todos los
modelos)
Figura 1
6
PARA USO CON
EL KIT DE
LARGUEROS
58058
Note: Para unos 1500 vehículos
con bastidor de caja, utilice las piezas
10, 11 y 22, en lugar de las partes 1,
2, 4 y 5 en los agujeros de montaje
posterior solamente.
Figure 2d
Dentro del marco
Fuera del marco
22
11
10
13
15 14
16
12
17
12
13
17
7
19
Figura 2a
Larguero del bastidor
interior del lado del
conductor
Larguero del bastidor
del lado del conductor
Enchufe
10
14 5
4 3
5
14 5
3
5
6
5
6
6
*: Para fácil instalación use el perno de cabeza de botón (20) con arandela plana (15), como se muestra arriba.
el artículo cantidad descripción el artículo cantidad descripción
1 Cant. (4) Perno hexagonal, 3/4” X 2.00” 11 Cant. (2) Guía de perno, 1/2” (no se muestra)
2 Cant. (4) Tuerca hexagonal, 3/4” 12 Cant. (8) Bloque en forma de U
3 Cant. (6) Arandela plana, 3/4” (grande) 13 Cant. (8) Bloque, 1/4” X 1.50” X 2.00” (orificio de ajuste)
4 Cant. (4) Arandela de bloqueo, 3/4” 14 Cant. (12) Arandela de bloqueo, 1/2”
5 Cant. (14) Tuerca hexagonal,1/2” 15 Cant. (4) Arandela plana, 1/2”
6 Cant. (10) Perno de carruaje, 1/2"-13 X 2.00” 16 Cant. (4) Perno de carruaje, 1/2"-13 X 4.50” ó 5.50” (según se necesite)
7 Cant. (2) Guía de perno, 3/4” 17 Cant. (2) Arandela cónica dentada, 1/2”
8 Cant. (2) Tornillo Cabeza Botón 5/8”-11 x 1.75” GR. 8 18 Cant. (4) Arandela cónica, 5/8”
9 Cant. (2) Tuerca hexagonal 5/8” 19 Cant. (2) Tire de alambre, 5/8”
10 Cant. (2) Tire de alambre 1/2” 20 Cant. (2) Perno cabeza de botón, 1/2" - 13 x 2.00”, Gr. 8
20
15
*
