Instructions d'installation
Numéro de pièce :
50064
NÉCESSAIRE DE MONTAGE
RAPIDE SUR MESURE
Chevrolet/GMC 1500/2500/3500
Équipement requis :
Visserie : 116624
Clés : 3/4, 7/8, 15/16 et 1-1/8
Autres outils : Pointeau, ruban à mesurer
2001-2006 – Installation sur plateformes courtes et
longues, modèles 2500/3500
Mèches : 1/8”, 1/2”, 11/16” et perceuse 3/4”

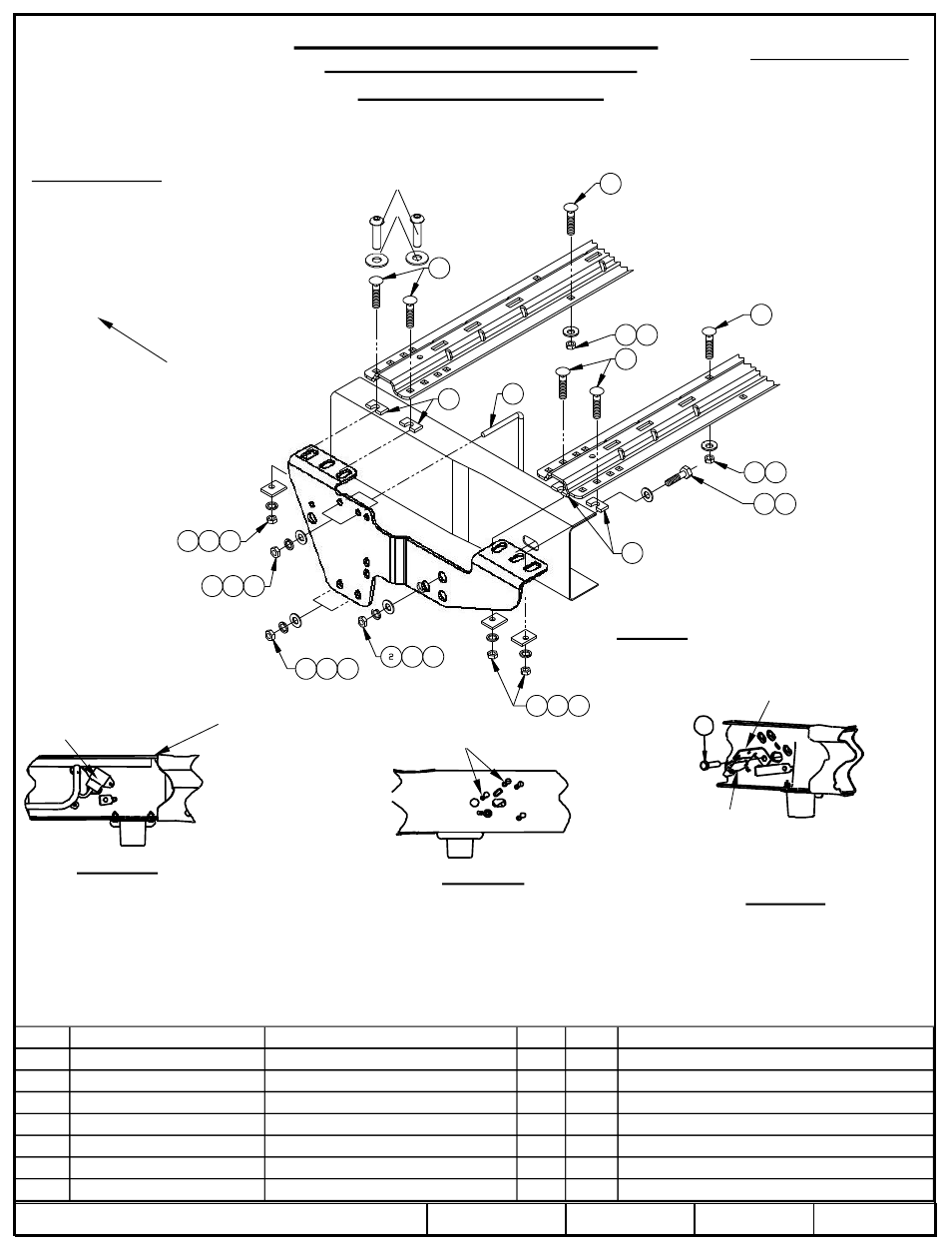

Figure 2b
Extérieur du longeron
côté conducteur
Desserrer deux
boulons à embase
Figure 2a
Intérieur du longeron
côté conducteur
Longeron côté conducteur
Prise
1
Cornière
(incluse)
Prise
(fil non illustré
par souci de clarté)
Figure 2c
Avant du véhicule
Figure 2
© 2012 Cequent Performance Products
Feuille 3 de 11 50064N 05/24/12 Rev. E
POUR UTILISATION
AVEC ENSEMBLE
DE TRAVERSES
58058
1
9
9
10
10
10
10
5
5
5
5
5
5
11
15
4 3
3
6
6
6
6
12
8
8
13
13
Item # Quantity Description Item # Quantity Description
1 Qté (4) Boulon hex. 3/4” X 1-1/2” 8 Qté (8) Bloc en U
2 Qté (4) Écrou hex. 3/4” 9 Qté (8) Bloc 1/4” X 1.50” X 2.00” (trou décalé)
3 Qté (6) Rondelle plate 3/4” (grande) 10 Qté (12) Rondelle frein 1/2”
4 Qté (4) Rondelle frein 3/4” 11 Qté (6) Rondelle plate 1/2”
5 Qté (14) Écrou hex. 1/2” 12 Qté (2) Boulon en U 1/2”
6 Qté (10) Boulon de carrosserie 1/2” X 2.00” 13 Qté (2) Rondelle conique dentée 1/2”
7 Qté (2) Guide de boulon 1/2” (non illustré) 14 Qté (2) Boulon tête ronde 1/2" - 13 x 2.00" Gr. 8
*: Pour faciliter l’installation, utiliser un boulon à tête ronde (14) avec une rondelle plate (11), comme illustré ci-dessus.
14
11
*
