Instructions d'installation
Numéro de pièce :
50064
AVERTISSEMENT : En aucun cas nous ne
recommandons de dépasser la capacité de charge indiquée par le
fabricant du véhicule de remorquage.
NÉCESSAIRE DE MONTAGE
RAPIDE SUR MESURE
Chevrolet/GMC 1500/2500/3500
Équipement requis :
Visserie : 116624
Clés : 3/4, 7/8, 15/16 et 1-1/8
Autres outils : Pointeau, ruban à mesurer
1999-2007 « Classic » – Installation sur plateformes
5’8”, 6’6” et 8’, modèles 1500/2500 faible charge.
Mèches : 1/8”, 1/2”, 11/16” et perceuse 3/4”
Avant du véhicule

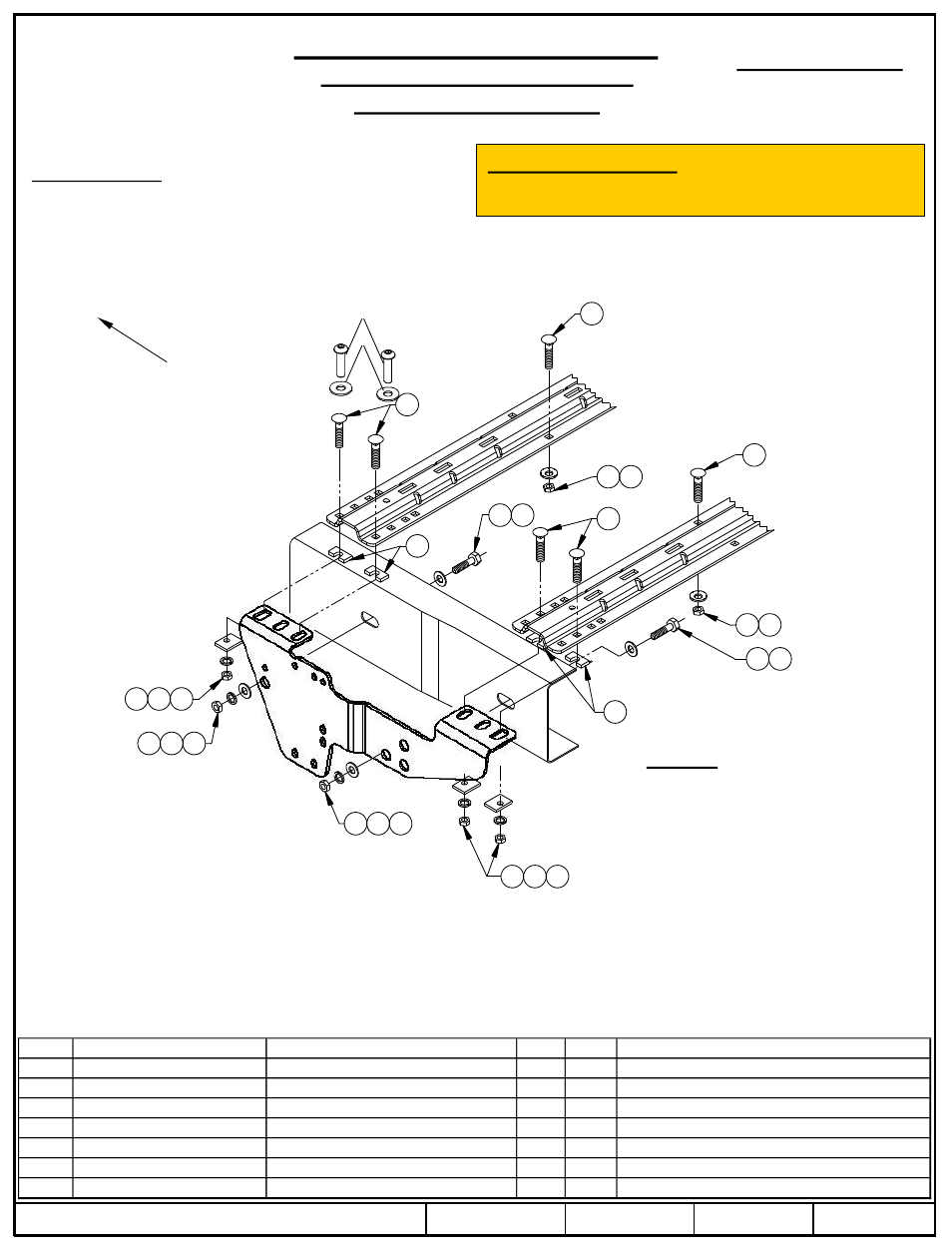

Figure 3
© 2012 Cequent Performance Products Feuille 5 de 11 50064N 05/24/12 Rev. E
POUR UTILISATION
AVEC ENSEMBLE
DE TRAVERSES
58058
1
1
2
2 5
5
4
4
4
9
9
10
10
6
6
6
7
7
7
7
6
11
11
12
3
12
Item # Quantity Description Item # Quantity Description
1 Qté (4) Boulon hex. 3/4” X 1-1/2” 8 Qté (2) Guide de boulon 1/2” (non illustré)
2 Qté (4) Écrou hex. 3/4” 9 Qté (8) Bloc 1/4” X 1.50” X 2.00” (trou décalé)
3 Qté (2) Rondelle plate 3/4” (petite) 10 Qté (12) Rondelle frein 1/2”
4 Qté (6) Rondelle plate 3/4” (grande) 11 Qté (2) Boulon en U 1/2”
5 Qté (4) Rondelle frein 3/4” 12 Qté (2) Rondelle conique dentée 1/2”
6 Qté (14) Écrou hex. 1/2” 13 Qté (2) Boulon tête ronde 1/2" - 13 x 2.00“ Gr. 7
7 Qté (10) Boulon de carrosserie 1/2” X 2.00” 14 Qté (2) Rondelle plate ½”
*: Pour faciliter l’installation, utiliser un boulon à tête ronde (13) avec une rondelle plate (14), comme illustré ci-dessus.
13
14
*
