66006IN-05/29/13 REV L PCN19360 ©2006 TOWING PRODUCTS, INC Litho in USA
Instructions concernant le support encliquetable
Procure un accouplement plus robuste au cadre de remorque
OUTILS REQUIS :
Mèches : 7/16”,
9/16” et ¼”
AVERTISSEMENT :
Veuillez lire toutes les instructions avant de poser un boulon supplémentaire.
L'omission d'observer toutes les instructions peut causer des blessures sévères, voire la mort !
Pour de l'assistance concernant l'installation ou le fonctionnement, contacter le service technique CPP : 1-888-521-0510.
2- 1/4”

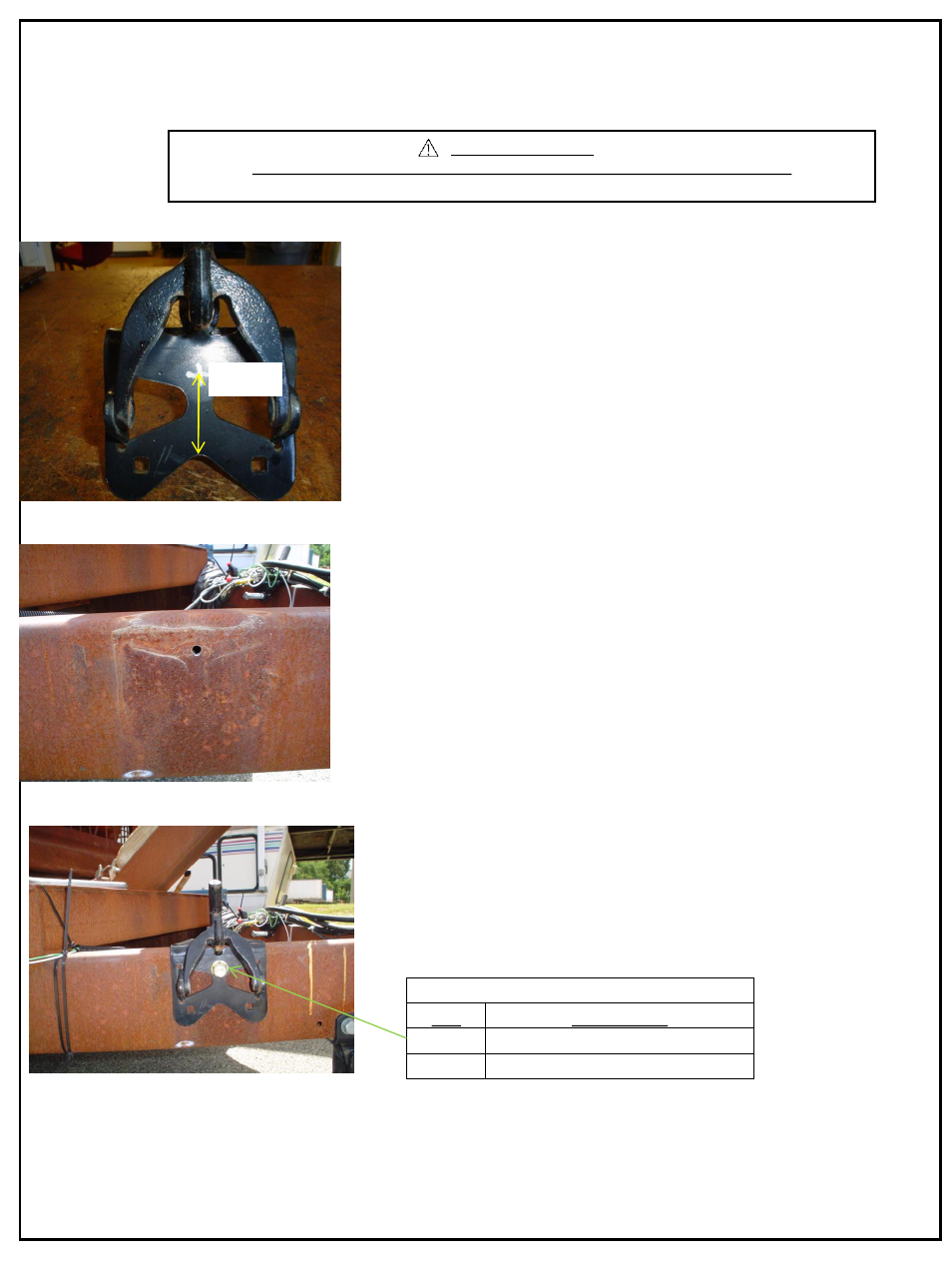

• Pose d'un boulon supplémentaire dans le support
encliquetable.
• Si le support encliquetable n'est pas déjà doté d'un trou à cet
endroit, marquer l'emplacement du trou à percer dans ce
support. Centrer le trou sur l'axe gauche-droite et le positionner
2 1/4 po au-dessus de l'arc du support. Voir la photo à gauche.
• Avant de placer le support sur le cadre, percer un trou de 9/16
po dans le support.
• Placer le support à l'endroit approprié sur le cadre tel
qu'indiqué dans le manuel du produit, ou le remettre à sa
position initiale s'il a déjà été installé.
• En se servant du trou du support comme guide, percer un trou
de départ de ¼ po. S'assurer de rester bien centré dans le trou
du support.
• Pour ce faire, on peut utiliser la mèche 9/16 po en premier.
Laisser simplement une petite marque sur le cadre à l'aide de
la mèche 9/16 po. Puis terminer le perçage à l'aide de la
mèche ¼ po puis celle de 7/16 po pour le trou final. Voir le trou
de départ à gauche.
• Poser la vis autotaraudeuse de ½ po dans le trou du
support et du cadre. Serrer à un couple de 50 lb-pi.
• Resserrer la vis de blocage ½ po sur l'intérieur du cadre.
Visser de ¼ à ½ tour seulement après le contact avec le
cadre.
Cequent Performance Products, Inc.
47912 Halyard Dr. Suite 100
Plymouth, MI 48170
NOMENCLATURE DES PIÈCES
QTÉ DESCRIPTION
2 Vis autotaraudeuse 1/2" x 1.00"
1 FEUILLET D’INSTRUCTIONS
11
Si nécessaire, une
vis autotaraudeuse
se trouve dans la
trousse n
o 58459.
