Instrucciones de instalación
Chevrolet Silverado 2500 HD, 3500 HD
GMC Sierra 2500 HD, 3500 HD
No se ajusta al Denali HD debido al corte extenso de la placa
protectora
Nota: Se requiere recorte de la placa protectora. Obtenga la aprobación del
i t i d l hí l t d t
Números de partes:
65056
Se requiere reubicación y/o
modificación del retenedor de la
placa para instalar el enganche,
ver 49802 ó 5443, los cuales se
venden por separado.
propietario del vehículo antes de cortar
1-5/8"(1.625) [41.275 mm]
Perno de enganche de
remolque existente
(Ambos lados)
3-1/4"(3.25) [82.55 mm]
3-1/4"(3.25) [82.55 mm]
Placa protectora
Recorte
Gancho de remolque
Apoyo del parachoques
NOTA: Si la placa del vehículo instalada en el frente está presente, se requiere la reubicación y/o modificación del retenedor
de la placa para instalar el enganche, ver 49802 o 5443, los cuales se venden por separado.
Mida desde el perno de
enganche del remolque.
Se requiere recorte de la placa
protectora. Obtenga la
aprobación del propietario del
vehículo antes de cortar

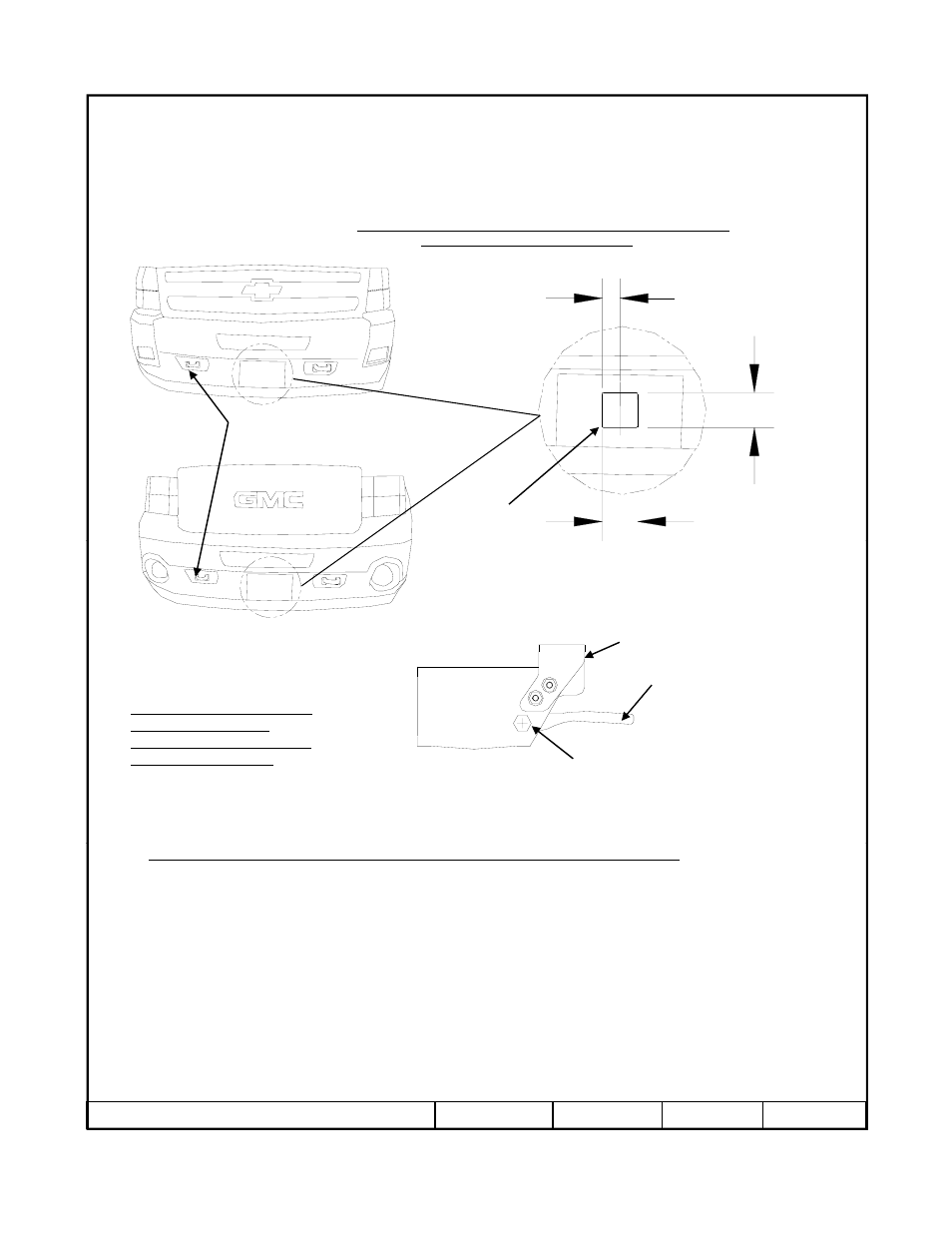

Nota: Obtenga la aprobación del propietario del vehículo antes de cortar Recorte la placa
protectora para el tubo receptor.
1. Mida desde el centro del perno del gancho de remolque hasta el piso.
2. Reste 4-1/8”(.4,125)[105 mm] del paso 1. Esta es la distancia desde el piso hasta el fondo del recorte de la placa protectora.
3. Marque la ubicación del fondo del recorte de la placa protectora en el frente de la misma
4. Mida 3-1/4” hacia arriba desde el fondo del corte de la placa protectora. Esta es la ubicación de la parte superior del recorte
de la placa protectora.
5. Localice el centro de la placa protectora de izquierda a derecha y marque 1-5/8” en cada lado. (cuadrado de 3-1/4”)
6. Perfore (4) orificios de 3/8” en las esquinas.
7. Con cuidado corte el orificio de 3-1/4” desde la placa protectora.
z 2010 Cequent Performance Products Hoja 6 de 6 65056N 9-2-10 Rev. A
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
Form: F205 Rev A 5-6-05
