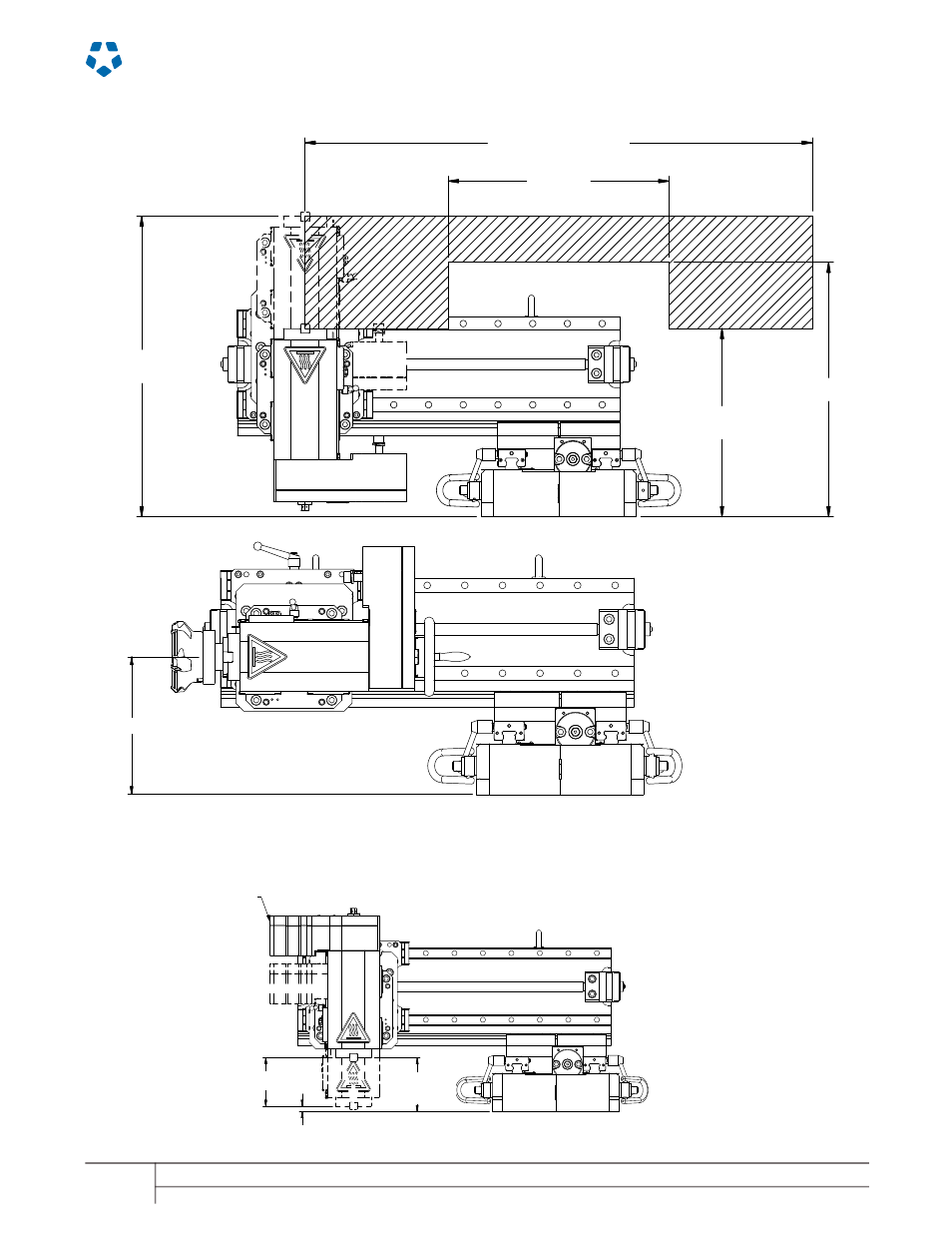

OperatiOnal DimensiOns
Dimensions in Inch (mm)
Side Milling
8.65" [219.7mm]
EXAMPLE OF SIDE MILLING
(NO VERTICAL MOVEMENT
IN THIS CONFIGURATION)
Example of side milling. (No vertical movement in this configuration.)
8.65 (219.7 mm)
Inverted Milling Area
4.5" [114.3mm]
RETRACTED
.5" [12.7mm]
EXTENDED
4.0" [101.6mm] TRAVEL
GEARBOX CAN BE ROTATED
IN 90° INCREMENTS; MOTOR
MAY BE MOUNTED ON
ABOVE OR ON UNDERSIDE
OF GEARBOX.
Gearbox can be rotated in 90° incre-
ments; motor may be mounted on or
under the gearbox.
4.0" (101.6 mm) travel
4.5" (114.3 mm)
retracted
0.5" (12.7 mm)
extended
Spindle Travel
20.4" [518.2mm]
HIGHEST MOUNTING POSITION
MILLING HEAD FULLY EXTENDED
12.8" [325.1mm]
LOWEST MOUNTING POSITION
MILLING HEAD FULLY RETRACTED
34.5
" [876mm] (WITH 26" RAM)
**34.5" [876mm] (WITH 44" RAM)
15.0" [381mm]
17.3" [325.1mm]
LOWEST POSITION TO CLEAR BED
