66
Entellisys Low Voltage Switchgear
Appendix B. Circuit Breaker Rejection Features

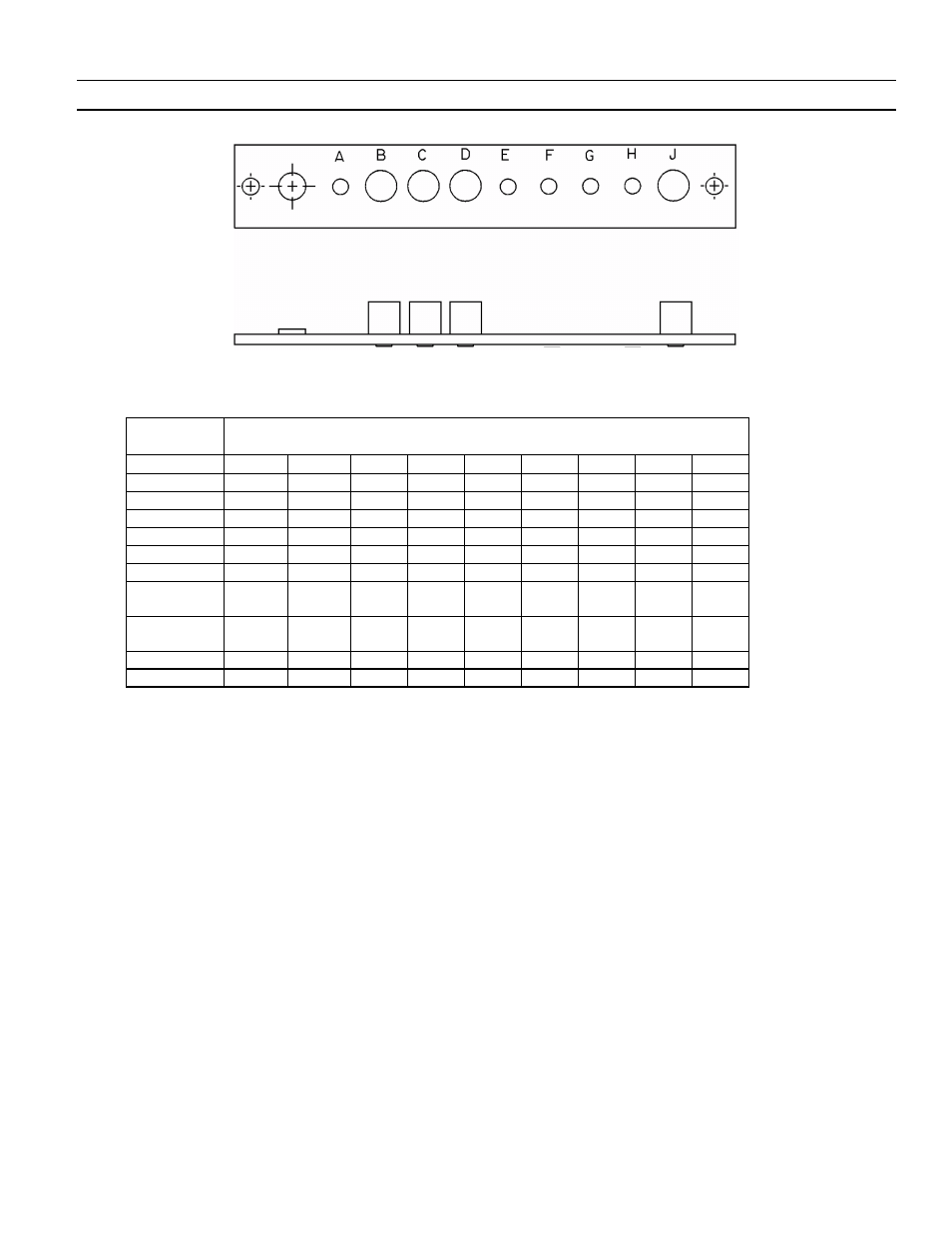

EGX-08 shown
Circuit
Breaker Rejection Pin Position
Type A B C D E F G H J
EGS-08 ¡ ¡ ¡ l ¡ ¡ ¡ ¡ l
EGH-08 ¡ l ¡ l ¡ ¡ ¡ ¡ l
EGX-08 ¡ l l l ¡ ¡ ¡ ¡ l
EGF-08 ¡ l l l ¡ ¡ ¡ l l
EGS-16 l ¡ ¡ l ¡ ¡ ¡ ¡ l
EGH-16 l l ¡ l ¡ ¡ ¡ ¡ l
EGF-16
<2500A
l l ¡ l ¡ ¡ ¡ l l
EGF-16
2500A
l l ¡ l ¡ ¡ ¡ ¡ l
EGS-20 l l l l ¡ ¡ ¡ ¡ l
EGF-20 l l l l ¡ ¡ ¡ l l
l Pin
¡ No Pin
Fig. B-2. Rejection pin pattern code for EG-08/16/20 breakers
The rejection tabs logic shown above is for EntelliGuard™
breakers only. Rejection pin patterns on the breakers
prevent their installation into AKD-10™ equipment
compartments. Likewise, rejection pins in Entellisys
equipment compartments prevent installation of WavePro™
breakers.
