86
UA
Кріплення настійної планки
до стіни
Кріплення до цегляної, твердої бетонної стіни або стіни з
бетонних блоків:
Скористайтеся настінною планкою (a) в якості шаблона для
позначення 3 місць під отвори на стіні. Перевірте, щоб ці отвори були
на одному рівні. Попередньо просвердліть ці отвори за допомогою
бетонного свердла (10 мм) на глибину не менше 60 мм. В кожен
з цих отворів вставте анкер для бетону (r). Анкер повинен сидіти
цілком врівень з поверхнею бетону, навіть за наявності стіни сухого
мурування або іншого матеріалу попереду. Приєднайте настінну
планку до стіни за допомогою 3 шурупів з квадратною голівкою під
ключ (р) і 3 відповідних шайб (q), як показано на мал. 2А.
Кріплення до дерев’яного каркаса:
Настінну планку (a) потрібно прикріпити до двох стійок дерев’яного
каркаса на відстані не менше 406 мм один від одного. За допомогою
детектора неоднорідностей знайдіть дві стійки поруч. Непогано
перевірити місцезнаходження стійок за допомогою шила або тонкого
цвяха, як показано на рис. 2В. Попередньо просвердліть отвір
глибиною 60 мм на потрібній висоті в кожній стійці за допомогою
свердла 4 мм. Ці отвори повинні знаходитися по центру стійок і на
одному рівні. Приєднайте настінну планку до стіни за допомогою 2
шурупів з квадратною голівкою під ключ (р) і 2 відповідних шайб (q).
p q
a
r

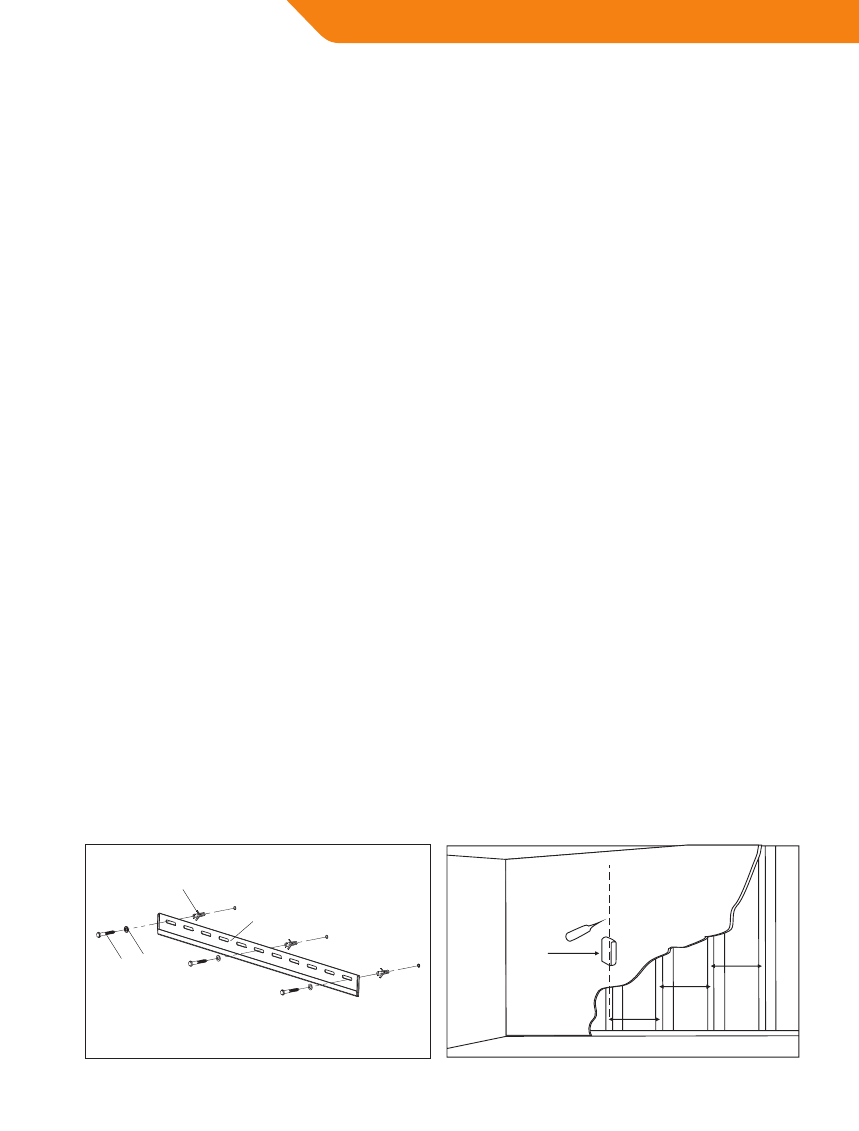

Мал. 2A Мал. 2B
406mm
406mm
406mm
Шукач стійок
