Acme LED100B - Manual (Page 37)

37
PL
Montaż panelu do ściany
Montaż na ścianie z cegieł, betonu lub bloczków betonowych:
Posługując się panelem ściennym (a) jako szablonem, wyznaczyć miejsca
3 otworów na ścianie. Należy upewnić się, że otwory znajdują się na
jednym poziomie. Stosując wiertło do betonu 3/8” (10 mm), wywiercić
otwory na głębokość co najmniej 2,4” (60 mm). W każdym z otworów
umieścić kołek rozporowy (r). Należy upewnić się, że kołki umieszczone
są równo z powierzchnią betonu, nawet w przypadku gdy pokryty
jest on płytą kartonowo-gipsową lub innym materiałem. Za pomocą 3
wkrętów z łbem sześciokątnym (p) oraz 3 podkładek wkrętów z łbem
sześciokątnych (q) ukazanych na rysunku 2A zamocować panel ścienny.
Montaż na ścianie o drewnianej konstrukcji szkieletowej:
Panel ścienny (a) należy zamocować do dwóch drewnianych belek
oddalonych od siebie o co najmniej 16” (406 mm). Do wyznaczenia
położenia takich belek skorzystać można z wykrywacza belek. Rysunek
2B przedstawia sposób sprawdzenia położenia belek za pomocą szydła
bądź cienkiego gwoździa. Za pomocą wiertła 5/32” (4 mm) nawiercić w
obu belkach na wymaganej wysokości otwory o minimalnej głębokości
2,4” (60 mm). Otwory powinny znajdować się na równym poziomie w
środku belek. Za pomocą 2 wkrętów z łbem sześciokątnym (p) oraz 2
podkładek wkrętów z łbem sześciokątnych (q) ukazanych na rysunku 2A
zamocować panel ścienny.
p q
a
r

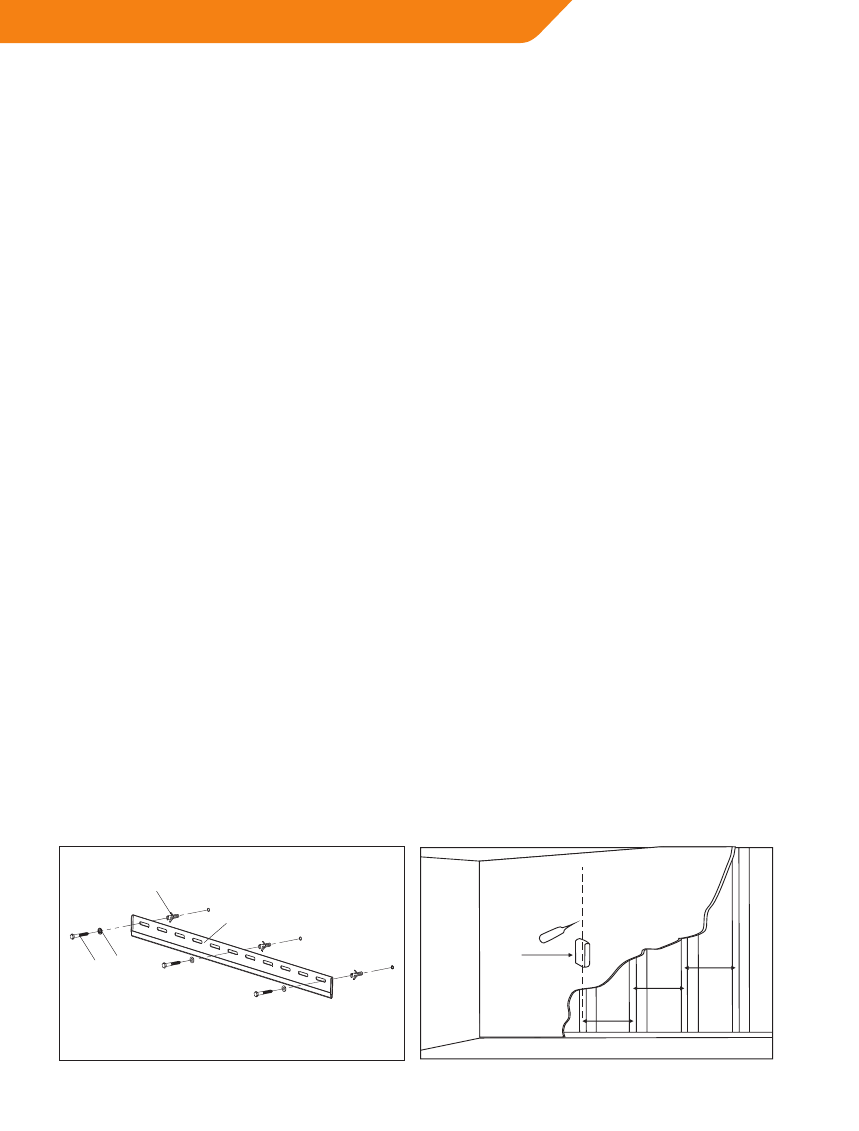

Rysunek 2A Rysunek 2B
Wykrywacz
profili
16”
16”
16”
