Rėmo montavimas prie
televizoriaus su nelygia
nugarėle
Pirmiausia įsitikinkite, kad varžto (h, i, j, k) skersmuo tinka jūsų
televizoriui. Pasirinkę reikiamus varžtus, išnagrinėkite žemiau pateiktas
schemas. Jums reikės įsukti varžtą į savo televizoriaus nugarėlę,
naudokite tinkamas poveržles (n, o) ir tarpines (l, m). M4 arba M5
varžtams jums reikės papildomos M4/M5 poveržlės tarp televizoriaus
rėmelio ir tarpinės. Užtikrinkite, kad televizoriaus rėmai būtų sumontuoti
statmenai ir viename lygyje.

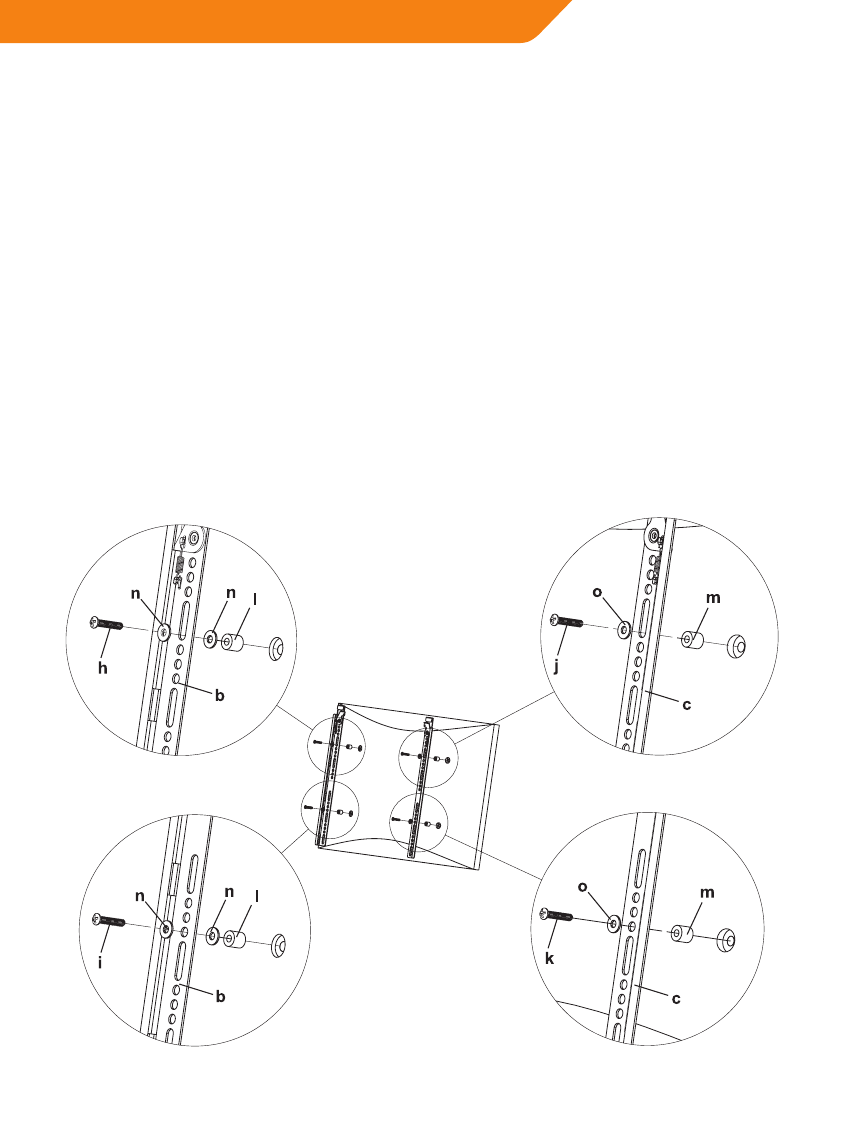

M 4 skersmens varžtas
M6 skersmens varžtas
M5 skersmens varžtas
M8 skersmens varžtas
1B schema
