Болт M4 Болт M6
Болт M5 Болт M8

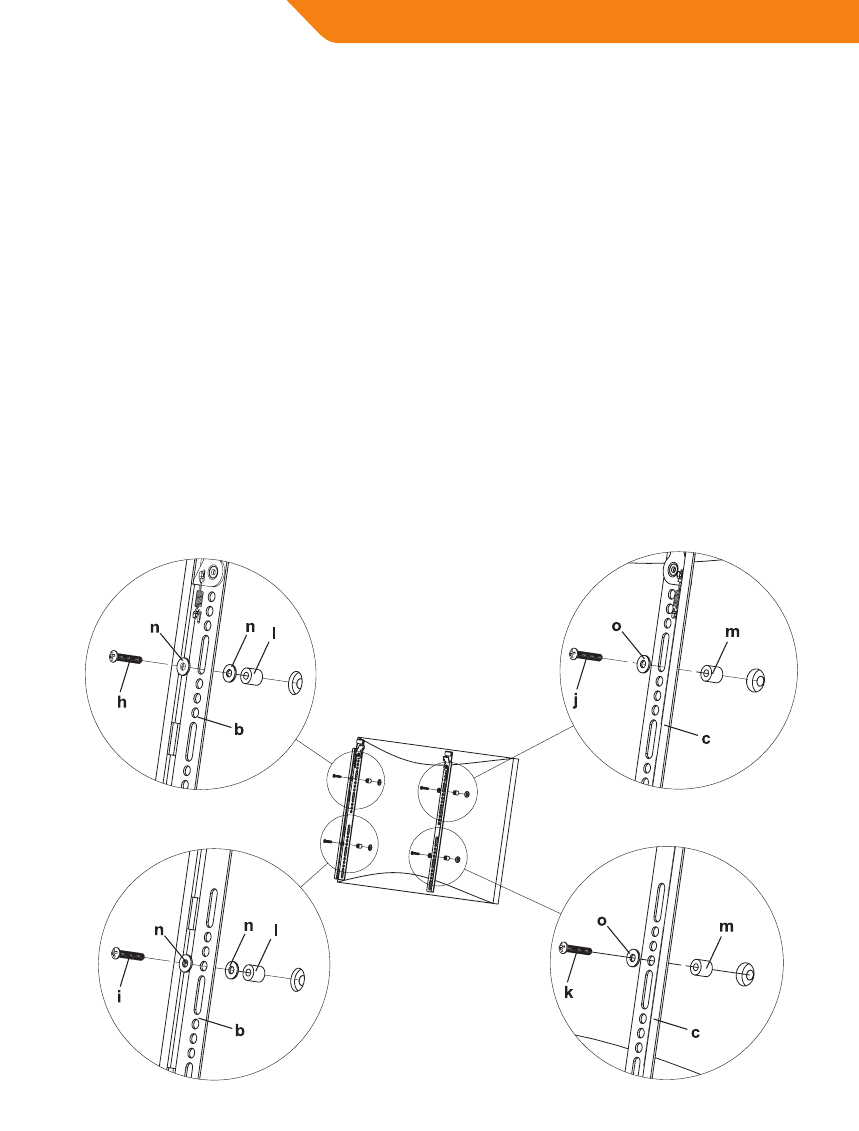

Схема1B
Крепление кронштейнов
монитора к телевизору с
выпуклой задней стенкой
В первую очередь, убедитесь, что диаметр болта (h, i, j, k)
соответствует необходимому для крепления вашего телевизора.
После определения необходимого диаметра, см. соответствующую
схему ниже. Вам будет необходимо закрепить болт с помощью
соответствующей шайбы (n, o) и прокладки (l, m). Для болтов
диаметром M4 или M5, вам потребуется еще одна шайба M4/M5
между кронштейном для монитора и прокладкой. Убедитесь, что
кронштейны для монитора вертикально отцентрованы и находятся
на одном уровне.
