35
PL
Montaż uchwytów monitora
do telewizora o płaskim tyle

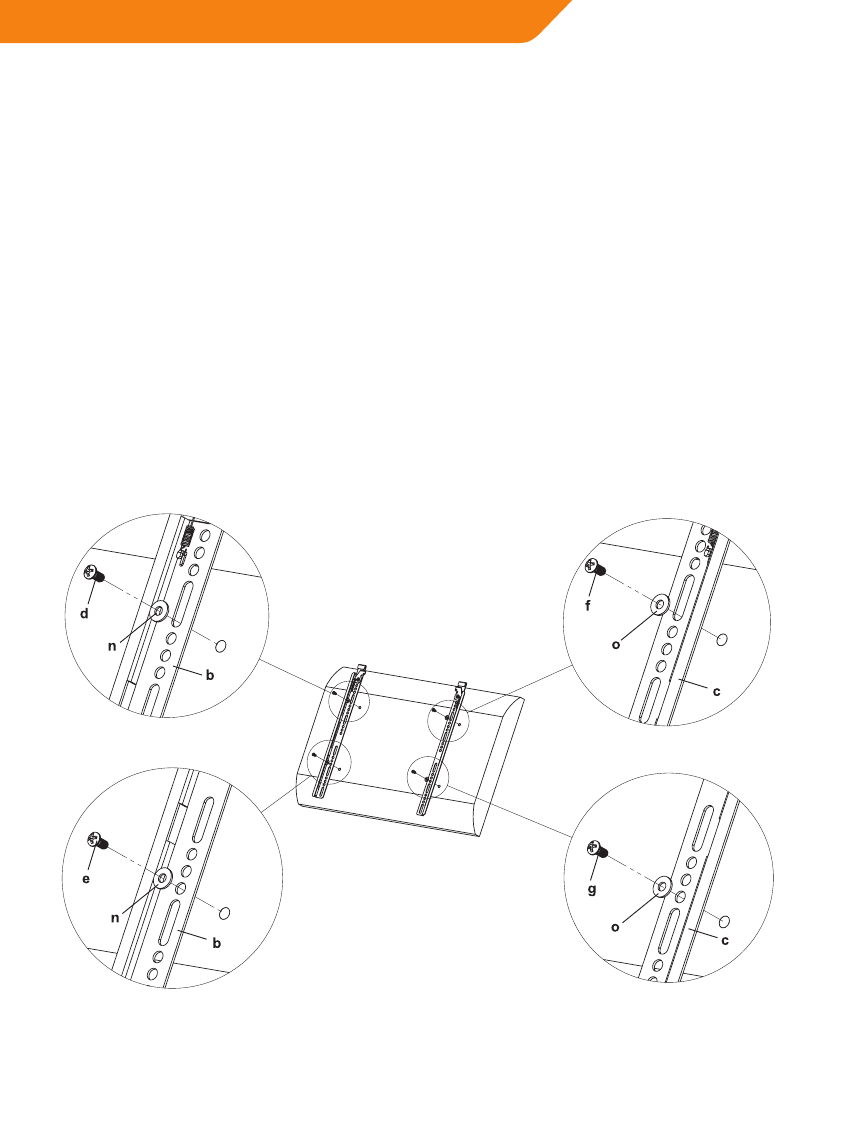

Ustalić wymaganą średnicę wkrętu (d, e, f, g) zgodnie z otworami
montażowymi telewizora. Po ustaleniu średnicy proszę zapoznać się z
właściwym rysunkiem poniżej. Stosując odpowiednią podkładkę (n, o),
zamocować wkręt w otworze montażowym telewizora. Należy upewnić
się, że uchwyty monitora (b, c) znajdują się w środkowym położeniu i na
jednakowym poziomie.
Śruba średnicy M4 Śruba średnicy M6
Śruba średnicy M5 Śruba średnicy M8
Rysunek 1A
