FI
p q
a
r

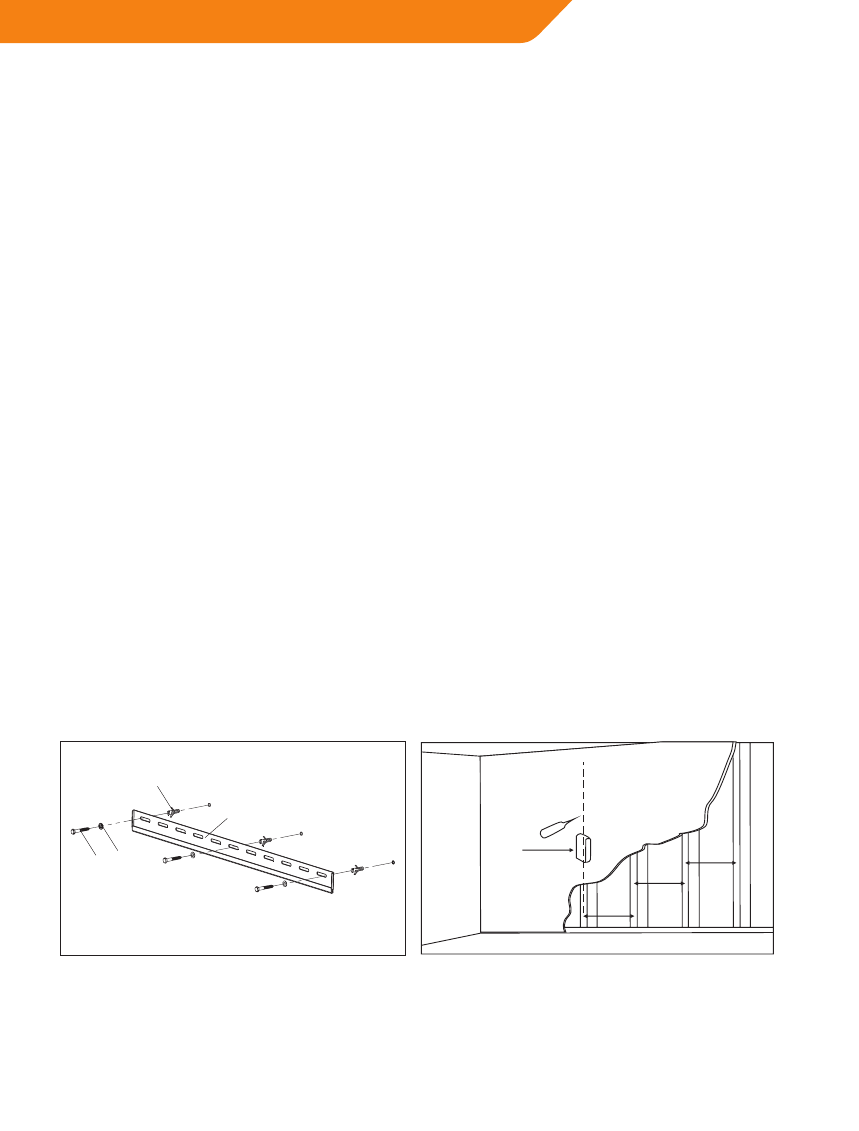

Kuva 2A Kuva 2B
Pystytuen
paikannin
16’’
16’’
16’’
Seinälevyn kiinnitys seinään
Kiinnitys tiili- tai betoniseinään:
Merkitse seinälevyn (a) avulla kolmen reiän paikat seinään. Varmista, että
reiät tulevat samalle tasolle. Poraa merkittyihin kohtiin iskuporakoneella
10 mm:n terällä ainakin 60 mm syvät reiät. Työnnä jokaiseen porattuun
reikään kiviseinätulppa (r). Varmista, että tulpan pää uppoaa betonin
reunan tasolle, vaikka betonin päällä olisi kerros laastia tai muuta
ainetta. Kiinnitä seinälevy seinään kolmella pultilla (p). Laita kantojen alle
aluslaatat (q), katso kuvaa 2A.
Kiinnitys puiseen seinäpalkkiin:
Seinälevy (a) täytyy kiinnittää kahteen seinäpalkkiin (koolinkiin), joiden
välinen etäisyys on ainakin 406 mm. Etsi kaksi vierekkäistä seinäpalkkia
seinäpalkkien etsimiseen tarkoitetulla laitteella (palkinilmaisimella).
Palkkien sijainti kannattaa varmistaa purasimella tai ohuella naulalla,
katso kuvaa 2B. Poraa kumpaankin palkkiin oikealle korkeudelle 60
mm syvä alkureikä 4 mm:n poranterällä. Varmista, että reiän tulevat
suunnilleen palkkien keskelle ja samalle korkeudelle. Kiinnitä seinälevy
seinään kahdella pultilla (p). Laita kantojen alle aluslaatat (q).
