65
RO
p q
a
r

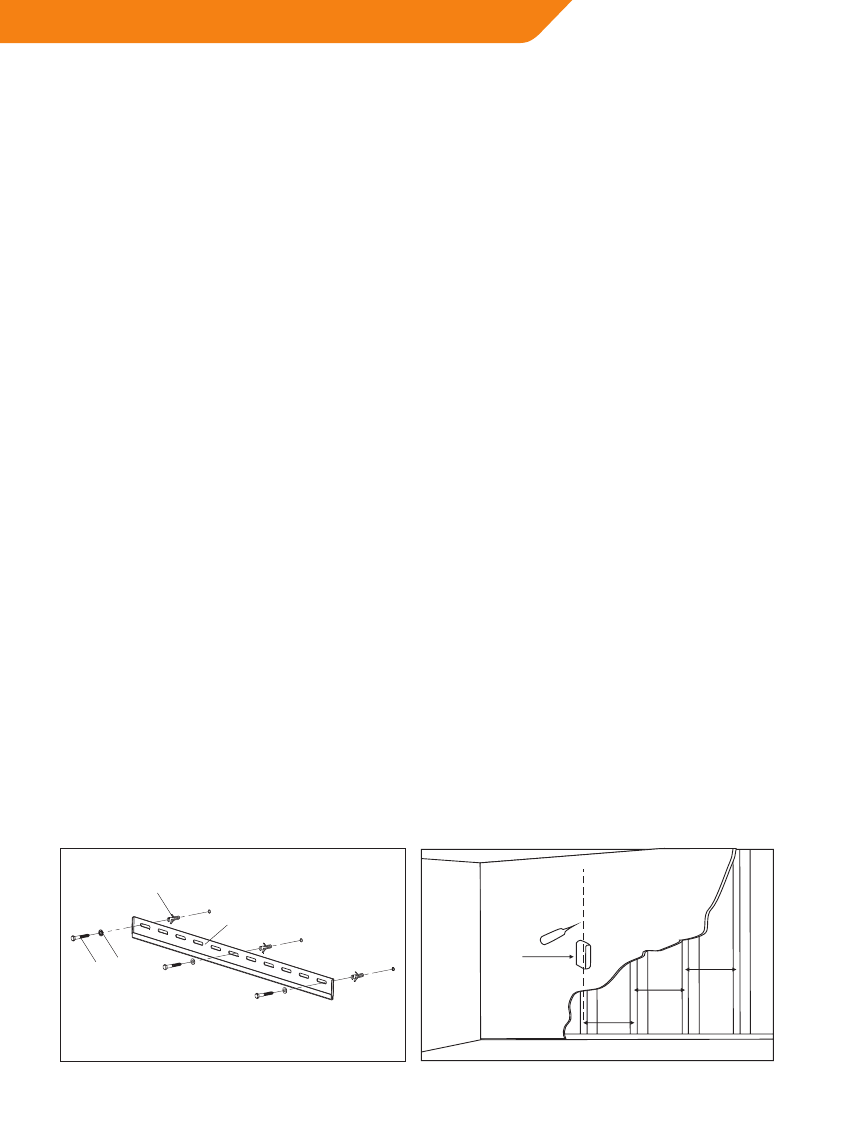

Diagrama 2A Diagrama 2B
Detector
de stâlpi
406mm
406mm
406mm
Montarea plăcii de perete
pe perete
Montarea pe pereţi din cărămidă, beton masiv şi blocuri din beton:
Utilizaţi placa de perete (a) pe post de şablon pentru a marca cele 3
orificii pe perete. Asiguraţi-vă că aceste orificii sunt aliniate. Efectuaţi
orificiile preliminare cu ajutorul unui burghiu pentru beton cu vârful de
3/8” (10 mm) la o adâncime de minim 2,4” (60 mm). Introduceţi câte un
diblu (r) în fiecare orificiu. Asiguraţi-vă că diblul a încăput în întregime în
orificiu, chiar dacă în orificiu se găseşte praf de zidărie sau un alt material.
Prindeţi placa de perete pe perete utilizând cele 3 şuruburi ale diblurilor
(p) şi cele 3 şaibe ale şuruburilor diblurilor (q), conform diagramei 2A.
Montarea pe stâlpi din lemn:
Placa de perete (a) trebuie montată pe doi stâlpi din lemn care se află la o
distanţă de cel puţin 16” (406 mm). Utilizaţi un detector de stâlpi pentru
a localiza doi stâlpi adiacenţi. Poate fi de un real folos să verificaţi unde
sunt amplasaţi stâlpii cu o sulă sau cu un cui subţire, conform diagramei
2B. Efectuaţi un orificiu preliminar cu adâncimea de 2,4” (60 mm) la
înălţimea dorită în cadrul fiecărei stâlp cu ajutorul unui burghiu de 5/32”
(4 mm). Asiguraţi-vă că orificiile sunt făcute în centrul stâlpilor şi că sunt
aliniate. Prindeţi placa de perete pe perete utilizând cele 2 şuruburi ale
diblurilor şi cele 2 şaibe ale şuruburilor diblurilor
