Ekraaniklambrite paigaldamine
kumera tagaosaga telerile
Kõigepealt tehke kindlaks, millise läbimõõduga polt (h, i, j, k) teie telerile
sobib. Kui olete leidnud õige läbimõõduga poldid, vaadake vastavat
allolevat joonist. Keerake polt telerisse, kasutades õiget seibi (n, o) ja
vaherõngast (l, m). M4 või M5 läbimõõduga poldi korral on teil vaja
veel ühte M4/M5 seibi ekraaniklambri ja vaherõnga vahele. Jälgige, et
ekraaniklambrid on vertikaalselt tsentreeritud ja teineteisega kohakuti.
M4 diameetriga polt
M6 diameetriga polt
M5 diameetriga polt
M8 diameetriga polt

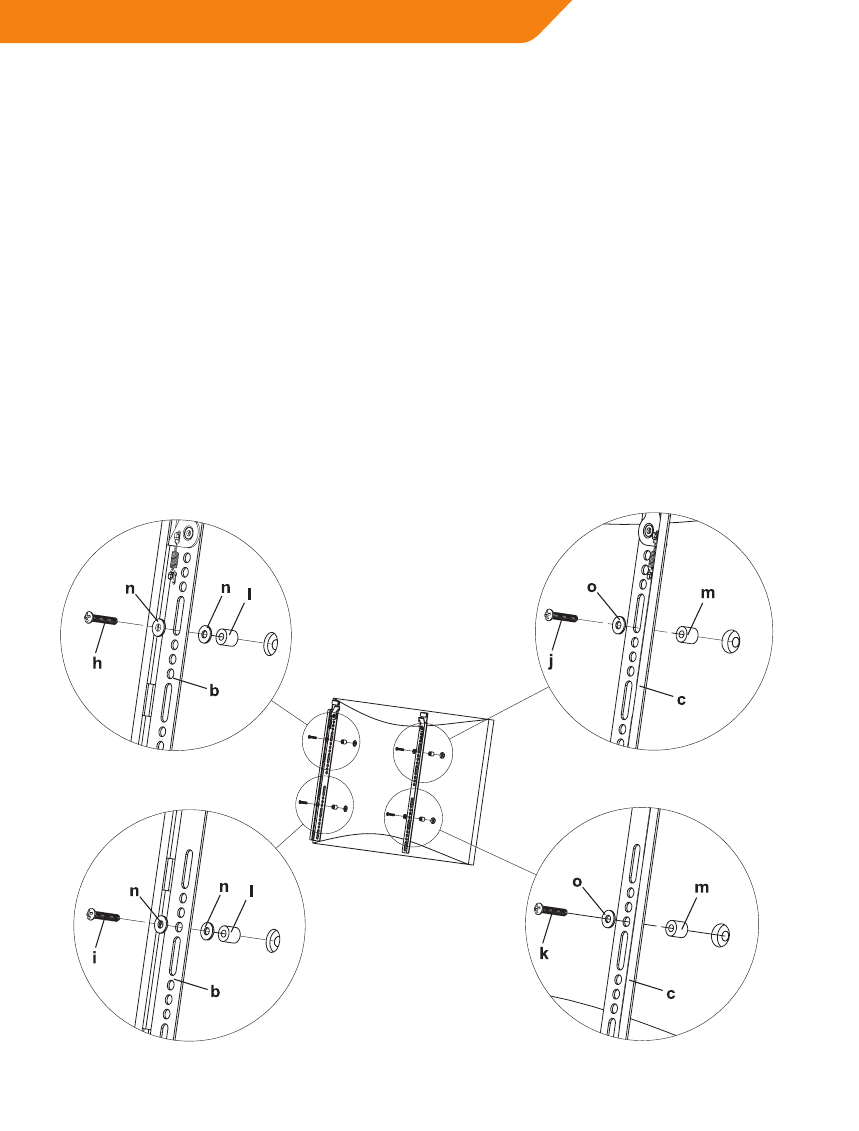

Joonis 1B
