Sienos plokštės montavimas
prie sienos
Tvirtinimas prie mūro, kieto betono ar betoninių blokų sienos:
naudokite sienos plokštelę (a) kaip šabloną ir pažymėkite 3 kiaurymių
padėtis sienoje. Šios žymos turi būti viename lygyje. 3/8“ (10 mm) mūro
grąžtu išgręžkite ne mažesnio kaip 2,4“ (60 mm) gylio skylę. Įstatykite
betonui skirtą kaištį (r) į kiekvieną kiaurymę. Kaištis turi tvirtai įsistatyti
į betoninę sieną, net jei paviršiuje yra tinko ar kitos medžiagos plokštė.
Sienos plokštelę prie sienos primontuokite 3 sraigtais (p) ir 3 sraigtų
tarpinėmis (q) (žr. 2A schemą).
Tvirtinimas prie medinės sienos konstrukcijos:
sienos plokštelė (a) turi būti montuojama prie ne mažiau kaip dviejų
medinių sijų, viena nuo kitos esančių ne mažesniu kaip 16“ (406 mm)
atstumu. Elektroniniu sienos konstrukcijų ieškikliu sienoje tiksliai
nustatykite medinių konstrukcijų vietas. Patartina yla arba plona vinimi
patikrinti medinių sijų vietas (žr. 2B schemą). Kiekvienoje sijoje 5/32“ (4
mm) grąžtu išgręžkite po 2,4” (60 mm) gylio kiaurymę. Užtikrinkite, kad
šios kiaurymės būtų sijų centruose ir viename lygyje. Sienos plokštelę
prie sienos sumontuokite 2 sraigtais (p) ir 2 sraigtų tarpinėmis (q).
p q
a
r

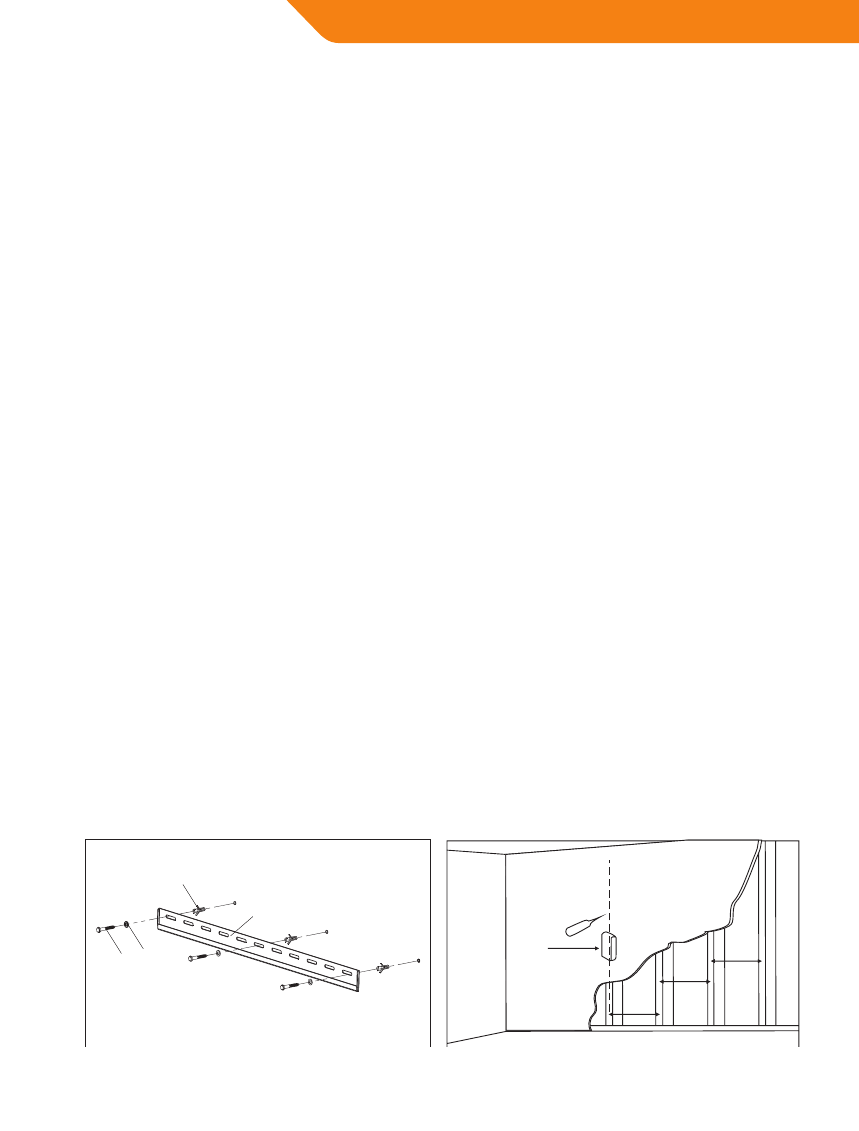

2A schema 2B schema
Statramsčių
ieškiklis
40,6 cm
40,6 cm
40,6 cm
