BG
M4 диаметрален болт
M6 диаметрален болт
M5 диаметрален болт
M8 диаметрален болт

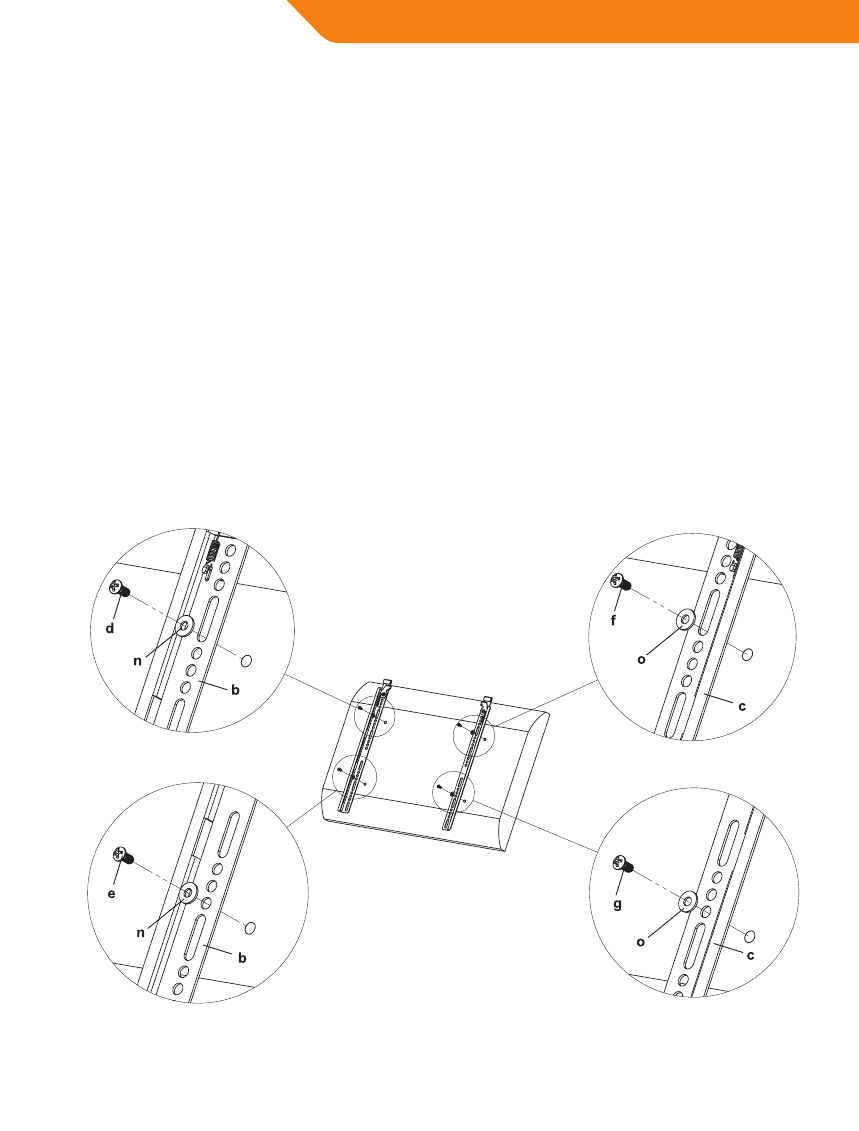

Схема 1А
Монтиране на конзолите за
монитора към телевизора
на равна плоскост
Преди всичко, уверете се, че диаметърът на болт (d,e,f,g) е подходящ
за вашия телевизор. След като установите правилният диаметър,
моля, вижте съответната диаграма по-долу. Вие ще завиете болта
в телевизора, използвайки правилната шайба(n,o). Уверете се, че
конзолите за монитора(b,c) са вертикално центрирани и подравнени
една с друга.
