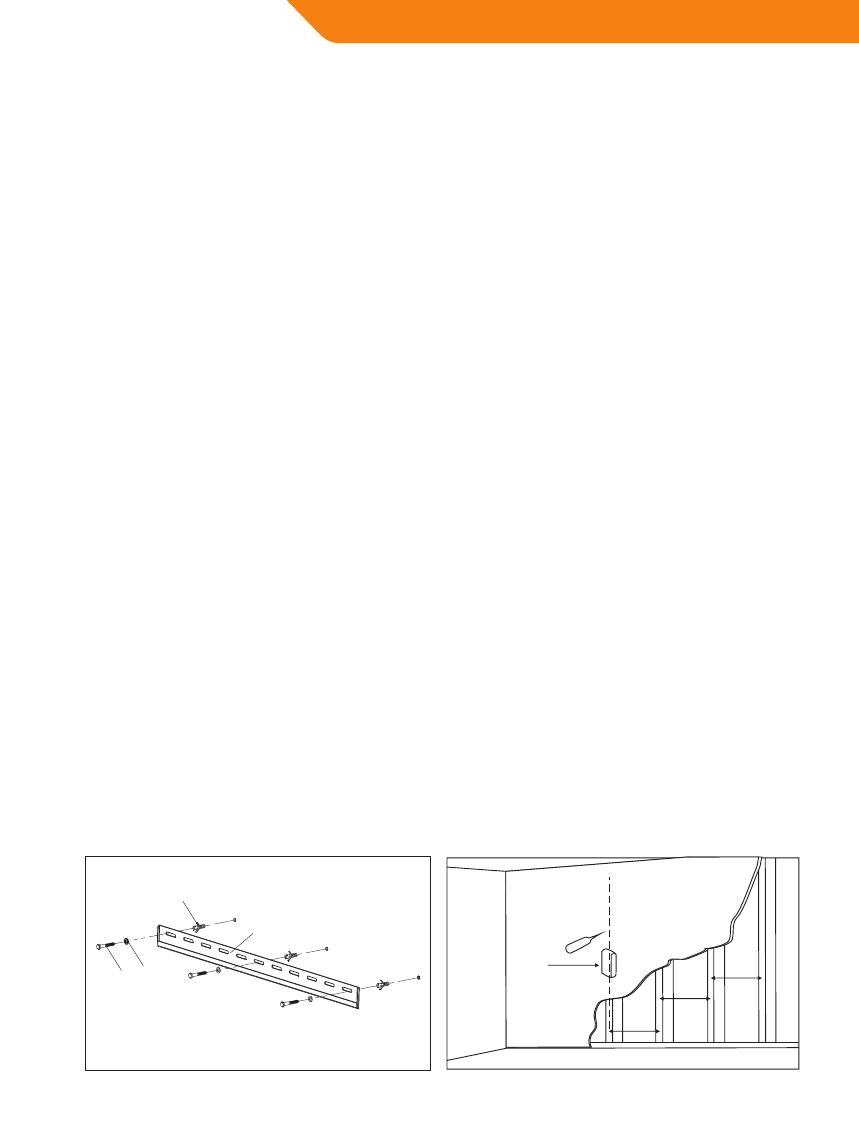

Diagramm 2A

Diagramm 2B

Balkensucher

406 mm

406 mm

Befestigung der Wandleiste

an der Wand

Befestigung bei Ziegel, Beton und Betonsteinen:

Benutzen Sie die Wandleiste(a) als Vorlage, um drei Lochmarkierungen

an der Wand zu markieren. Achten Sie darauf, dass diese Löcher

waagerecht angeordnet sind. Bohren Sie die Löcher mit einem 3/8” (10

mm) Steinbohrer mindestens 2,4” (60 mm) tief vor. Führen Sie in jedes der

Löcher einen Betondübel ein. Achten Sie darauf, dass der Dübel wirklich

bündig mit der Betonwand abschließt, auch wenn sich vor der Wand

Gipskarton oder anderes Material befindet. Befestigen Sie die Wandleiste

mit den drei Zugschrauben(p) und deren Unterlegscheiben(q) wie im

Diagramm gezeigt. 2A

Befestigung auf Holzständerwerk:

Die Wandleiste(a) muss an zwei Holzbalken befestigt werden, die

mindestens 16” (406 mm) Abstand voneinander haben. Verwenden Sie

ein Ortungsgerät (Bolzenfinder), um zwei benachbarte Balken zu finden.

Es ist empfehlenswert, die Position der Balken mit einem dünnel Nagel

oder einer Ahle zu überprüfen, wie in Diagramm 2B gezeigt. Bohren Sie

in jedem Balken mit einem 5/32” (4 mm) Bohrfutter ein 2,4” (60 mm) tiefes

Loch auf der gewünschten Höhe vor. Achten Sie darauf, dass die Löcher

mittig in den Holzbalken gebohrt werden und waagerecht ausgerichtet

sind. Befestigen Sie die Wandleiste mit den zwei Zugschrauben(p) und

deren beiden Unterlegscheiben(q).

406 mm
