58
SE
p q
a
r

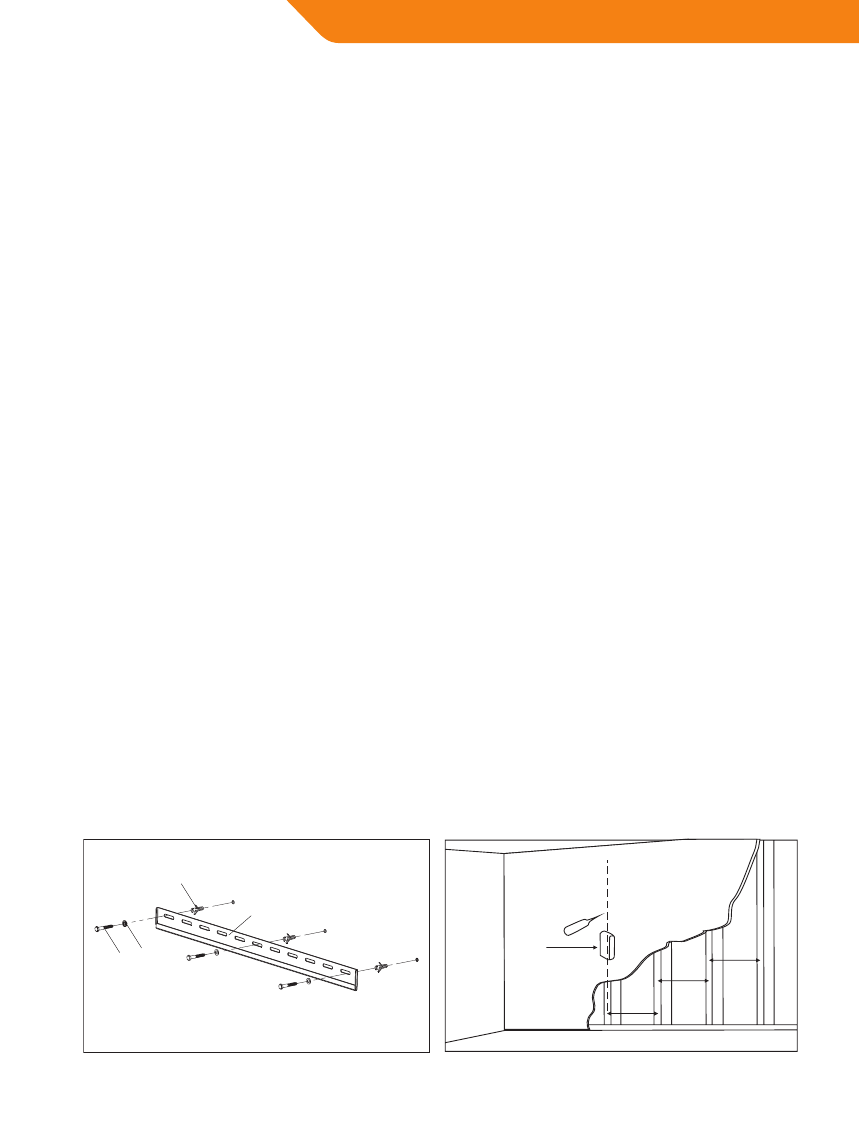

Diagram 2A Diagram 2B
Stud finder
16’’
16’’
16’’
Montering av väggfästet
på väggen
Montering på murad vägg, solid betong och betongblock:
Använd väggfästet (a) som en mall för att markera de 3 hålen på väggen.
Se till att dessa hål är i nivå med varandra. Förborra hålen med en 10mm
(3/8 “) betongborr till minst 60mm (2,4”) djup. Sätt en betongplugg (r) i
vart och ett av dessa hål. Kontrollera att betongpluggen sitter fullständig
inne och i höjd med betongytan även om där också finns ett skikt av gips
eller annat material ovanpå. Fäst väggfästet på väggen med 3st Franska
skruvar (p) och 3st tillhörande brickor för fransk skruv (q), som visas i
diagrammet. 2A
Montering på träregel:
Väggfästet (a) måste fästas till två trä reglar med minst 406mm (16 “)
emellan. Använd en regeldetektor för att lokalisera två intilliggande
reglar. Det är en bra idé att kontrollera var reglarna sitter med en syl
eller tunn spik som visas i diagram 2B. Förborra 60mm (2.4”) djupa hål
i önskad höjd för varje bult med en 4mm (5/32”) borr. Se till att dessa
hål är i mitten av varje regel och i nivå med varandra. Fäst väggfästet på
väggen med 2st Franska skruvar (p) och 2st tillhörande bricka för fransk
skruv (q).
Fäst väggbandet på väggen med hjälp av 2st bultar (t) och 2st bult
brickor (u).
