Śruba średnicy M4 Śruba średnicy M6
Śruba średnicy M5 Śruba średnicy M8

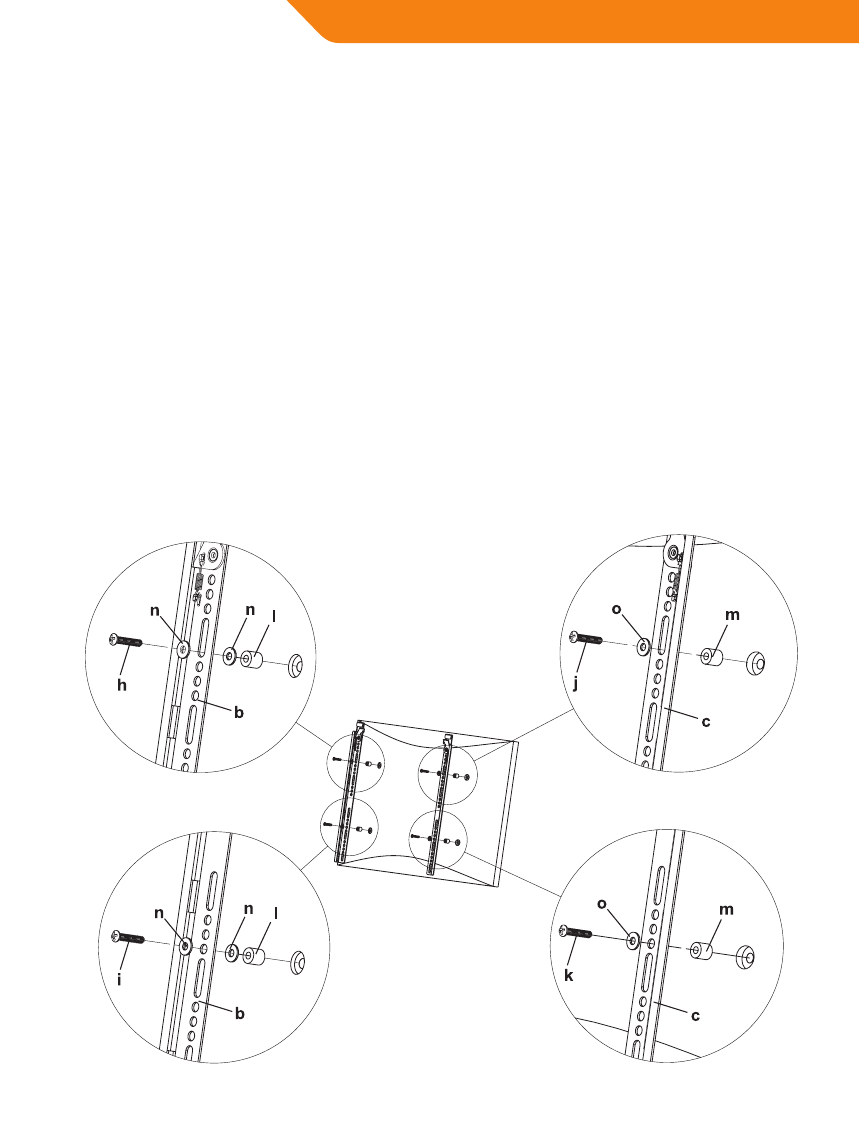

Rysunek 1B
Montaż uchwytów monitora
do telewizora o wypukłym tyle
Ustalić wymaganą średnicę wkręta (h, i, j, k) zgodnie z otworami
montażowymi telewizora. Po ustaleniu średnicy proszę zapoznać się
z właściwym rysunkiem poniżej. Stosując odpowiednią podkładkę
(n, o) oraz podkładkę dystansową (l, m), zamocować wkręt w otworze
montażowym telewizora. W przypadku użycia wkrętów o średnicy M4
lub M5 konieczne będzie użycie dodatkowej podkładki M4/M5 pomiędzy
uchwytem monitora a podkładką dystansową. Należy upewnić się,
że uchwyty monitora (b, c) znajdują się w środkowym położeniu i na
jednakowym poziomie.
