Montage der Monitorklammern
an TV-Geräten mit gebogener
Rückseite
Bestimmen Sie zunächst den Durchmesser des für Ihr TV-Gerät
erforderlichen Bolzens (h, i, j, k). Gehen Sie nach der Bestimmung des
Bolzendurchmessers anhand des nachstehenden Diagramms vor.
Schrauben Sie den Bolzen mit der passenden Unterlegscheibe (n,o) und
dem Abstandshalter (l,m) am TV-Gerät fest. Für die M4- und M5-Bolzen
ist eine weitere M4/M5-Unterlegscheibe zwischen Monitorklammer
und dem Abstandshalter erforderlich. Achten Sie darauf, dass die
Monitorklammern vertikal zentriert und waagerecht zueinander
angeordnet sind.

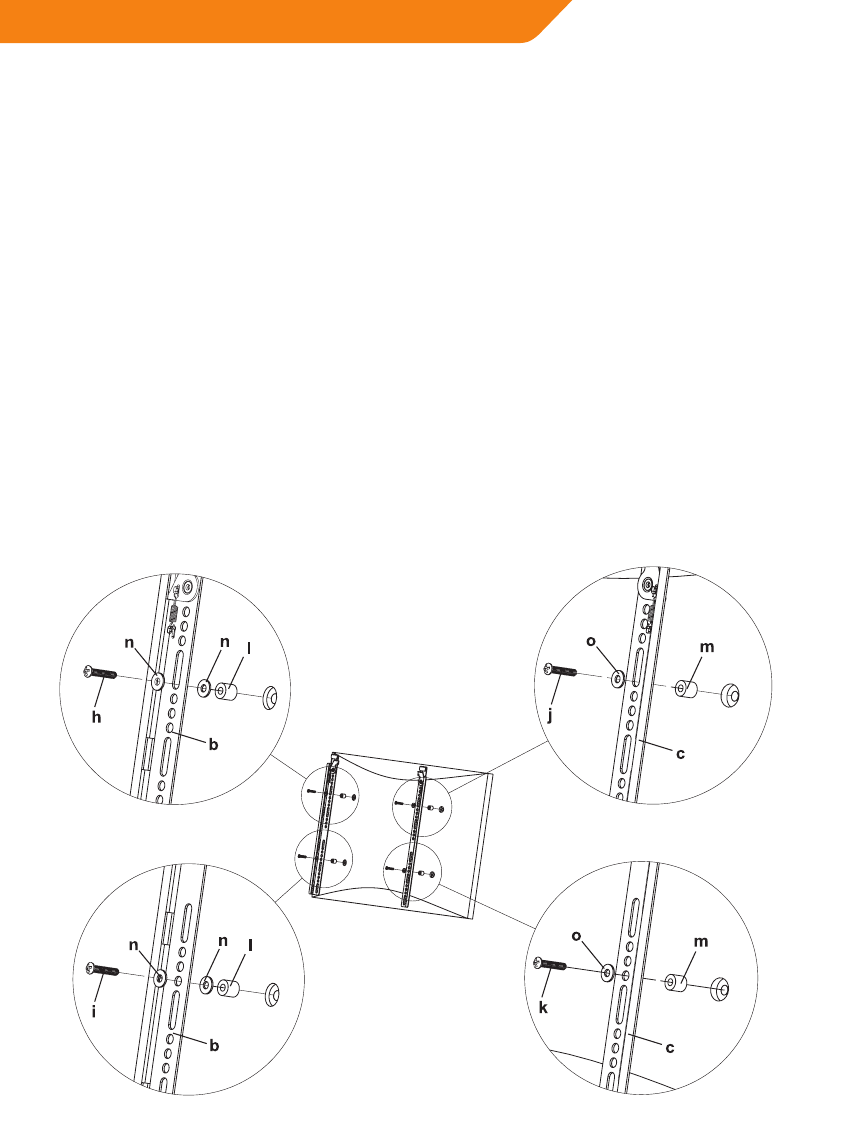

Bolzen M4 Bolzen M6
Bolzen M5 Bolzen M8
Diagramm 1B
